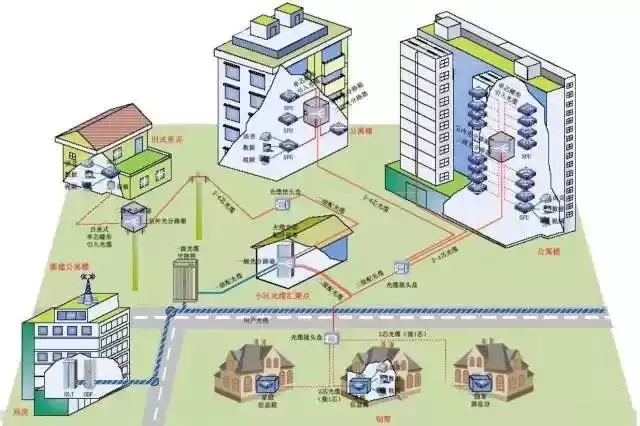

你是否好奇，那根细如发丝的光纤是如何穿越城市地下、攀上高楼大厦，最终将高速网络送入千家万户的？作为解决"最后一公里"瓶颈的最佳方案，FTTH（光纤到户）正以极大的带宽优势彻底改变我们的数字生活。今天，就让我们一起揭开FTTH规范施工的神秘面纱！
一、设备施工规范
一、OLT施工

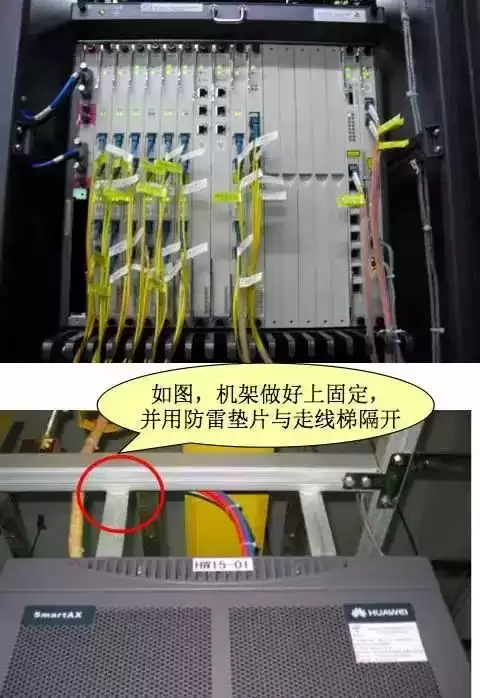

OLT设备作为FTTH网络的核心，其安装质量直接决定整个网络的稳定性。机架安装必须确保位置和方向完全符合设计要求，采用膨胀螺栓对地加固。在抗震烈度7度以上地区，还需严格按照YD 5059-2005规范进行特殊抗震加固，确保设备即使在极端情况下也能稳定运行。
安装过程中，垂直偏差不得超过机架高度的1‰，机架间隙控制在3mm以内，这些精细要求保证了设备整体的整齐美观与散热效率。子架安装同样讲究，必须牢固整齐，机盘型号与面板排列要严格符合设计图纸，每一个插接件都要确保接触良好。
二、ODF施工
光配线架是光纤网络的交通枢纽，其安装精度要求极高：
安装位置和朝向必须严格按设计执行，垂直偏差不大于机架高度的1‰。相邻机架要紧密靠拢，间隙小于3mm，确保整体整齐划一。
光纤连接线的敷设更是考验工匠精神：

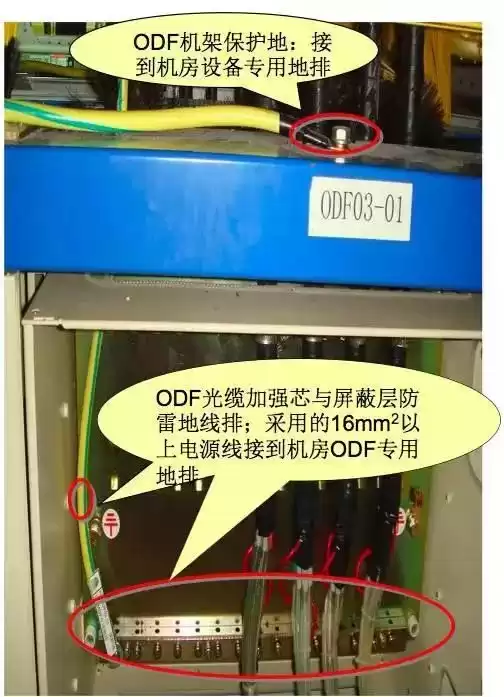

余长控制不宜超过1米，布放要整齐划一，架内与架间分别走线。静态曲率半径不小于30mm，避免过度弯曲损伤光纤。防雷接地系统必须可靠，ODF架外壳设备保护地要采用16mm²以上多股铜电线连接机房专用地排，光缆加强芯与金属屏蔽层的接地也要先汇接到专用防雷地排。

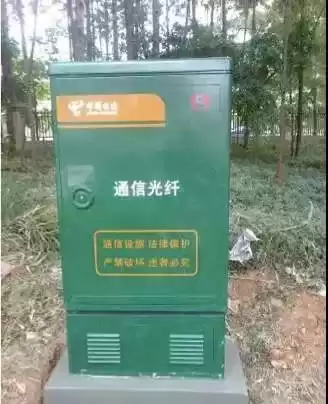

三、光交箱施工
光交箱犹如社区的"网络心脏"，其施工质量关乎整个区域网络稳定性。地基必须夯实，墙体砌筑要符合建筑规范，抹灰表面光滑无开裂。箱体安装后垂直度偏差不大于3mm，底座高度距离地面300mm，既保证安全又便于维护。

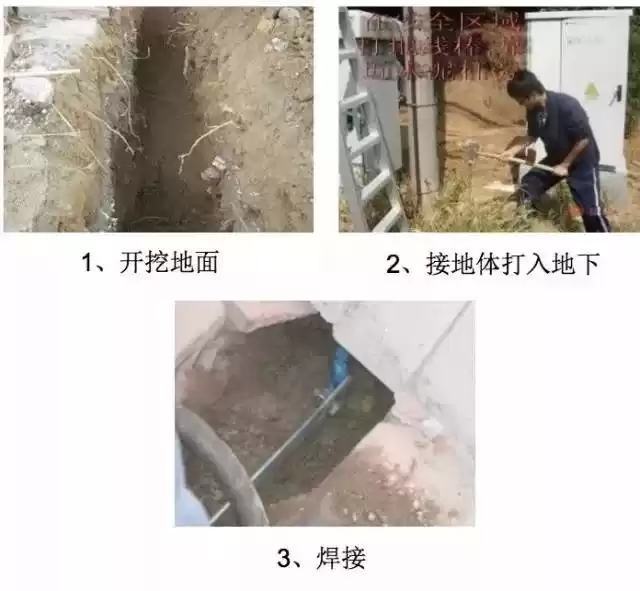

接地系统是安全的关键，要用2根Φ60长1700cm镀锌钢管配合40×4接地扁钢焊接打入地下，接地阻值不大于10欧姆。光缆布放时标签要准确清晰，如"邮政楼至季华路光交箱144芯"，多条光缆时标牌要错开绑扎，确保后期维护一目了然。
四、光分纤箱施工
光分纤箱是光纤进入用户家的最后一道关口，安装时要确保箱体稳固，箱内留有充足接续空间。不同类线缆要独立进线，孔洞容量满足满配需求，光纤要适当预留长度方便二次接续，所有引入孔都要用防火泥密封，确保安全可靠。

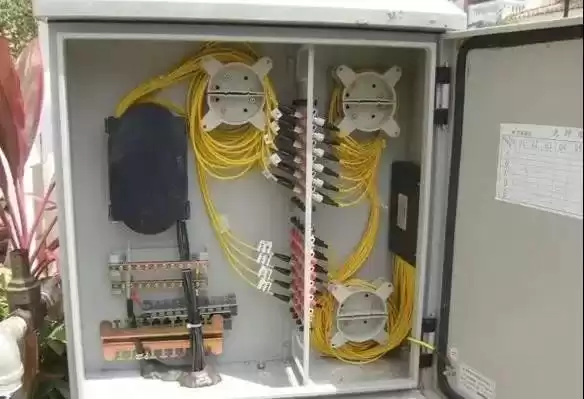

五、光分路箱施工

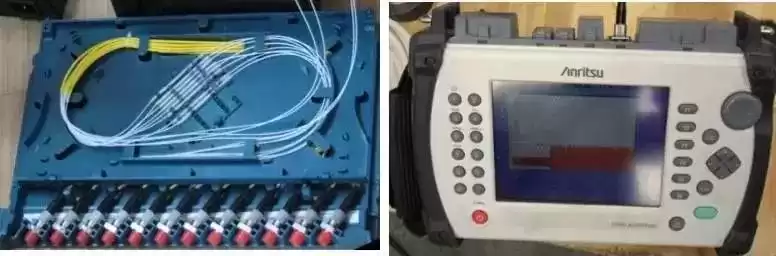

光分路箱施工是技术活，需要熔纤机、OTDR测试仪等专业工具配合。安装位置选择至关重要——要避开年久失修墙壁、装饰外墙等非承重墙，还要远离水管漏水隐患和高压线危险。

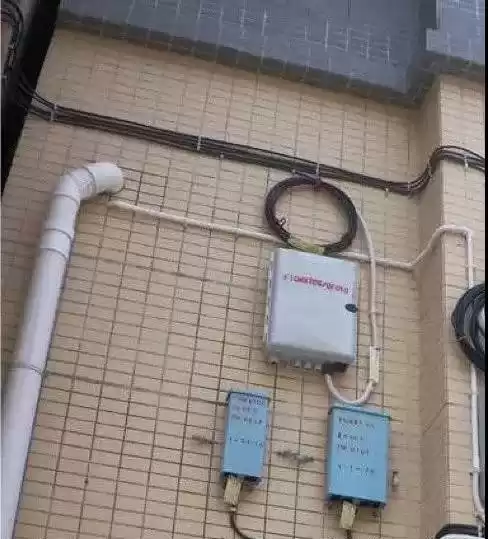

安装高度有严格标准：户内安装距地面1.2m～2.5m，户外安装2.8m～3.2m，竖井中安装1.0m～1.5m。箱体要用水平尺精准定位，确保稳固水平，这是保证内部光纤不受应力的基础。
光缆进入箱体的方式因环境而异：
室内安装时光缆从箱体上方进入，盘留3-5米；室外安装则必须从箱体下方进入，形成滴水弯防止雨水侵入。尾纤熔接后的走线要避免对角跨越，选择大弧度走线方式，最大限度减少对光纤的损害。

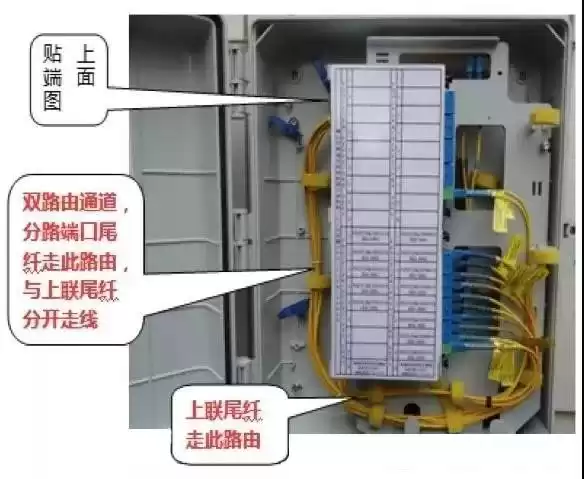

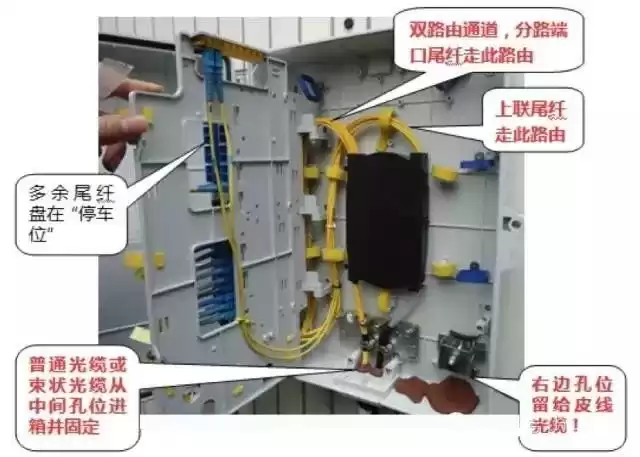

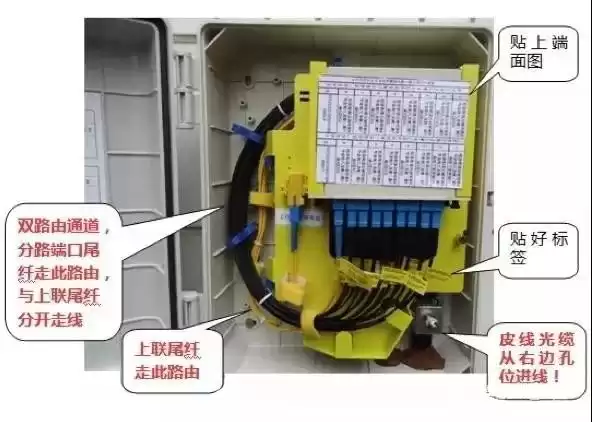

（1）以某厂家的箱体为例说明光缆和尾纤熔接与盘留的走线方式
尾纤熔接出盘位置要与进盘光缆同侧，避免对角走线。熔接后要选择大弧度走线插入光分路器，上联光缆与分路端口尾纤分开绑扎，防止误操作中断通信。每次关闭光分路器框前，都要检查是否对尾纤产生挤压。

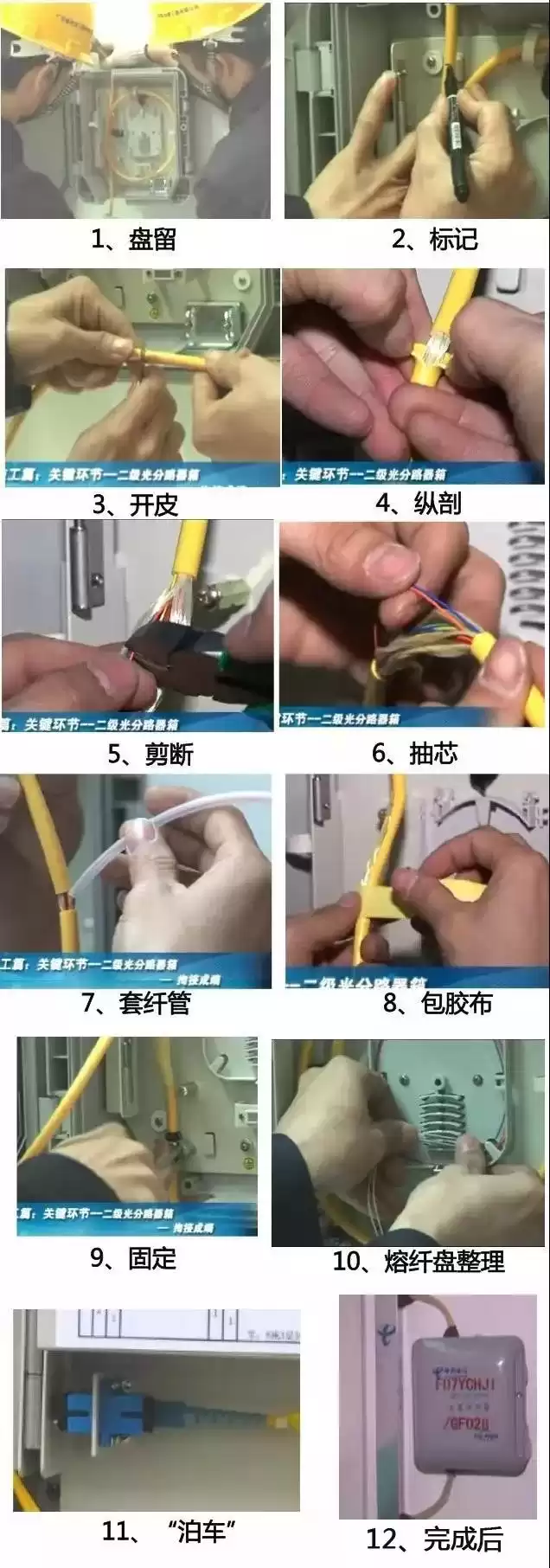

（2）掏接光缆的施工方式

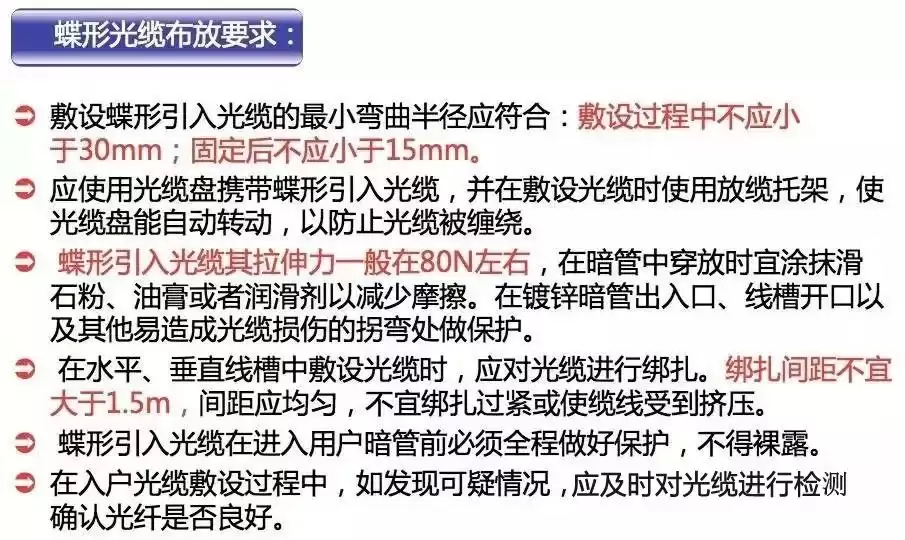

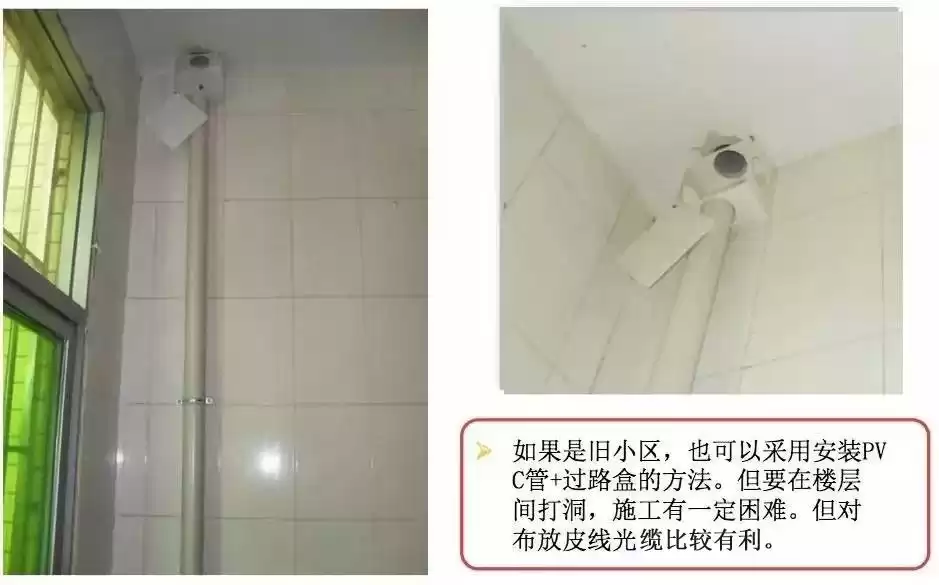

（3）皮线光缆的施工方式 ：

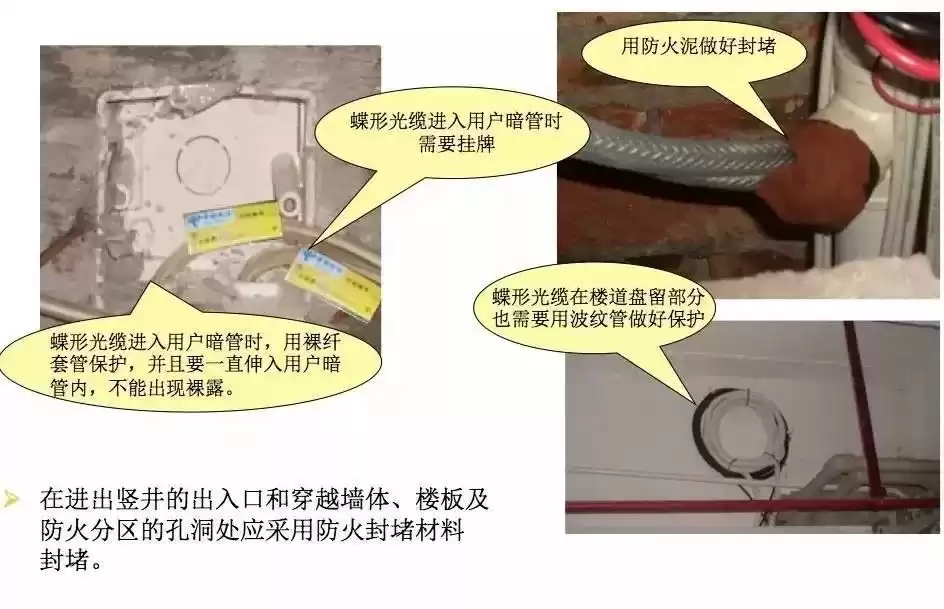

皮线光缆布放后要用红光笔精准定位用户房间号。全覆盖项目要立即布放入户，薄覆盖项目则在有需求时再布放。无论哪种方式，光缆出口和线槽入口都要用防火泥密封，这是防虫防潮的关键细节。
六、资源标签
标签系统是FTTH网络的"身份证"，必须统一规范。箱体上要粘贴面板成端图，显示分光器数量和端口对应关系。尾纤标签要注明光路编码、OLT端口等关键信息，备用线路要明确标注"备用"字样。
用户端同样重要，皮线光缆两端都要粘贴标签，掏接光缆还要在箱门内粘贴纤芯主备用说明。这套完整的标识系统是后期维护检修的"导航图"，能大幅提升故障定位效率。
二、光缆施工规范

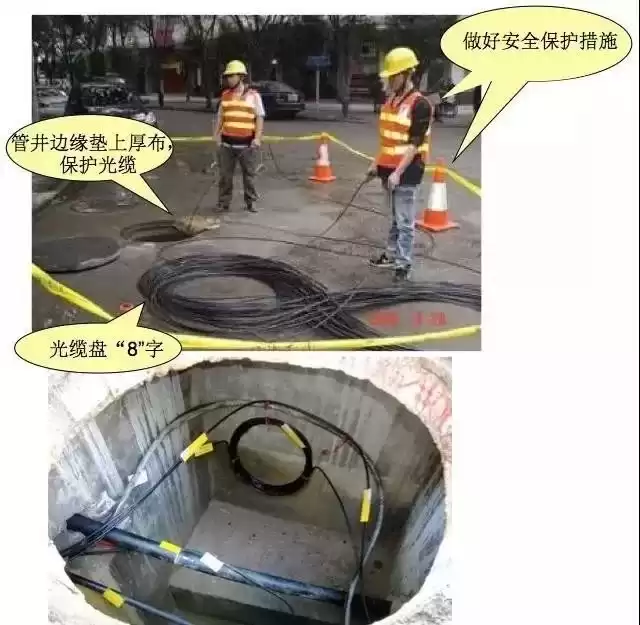

一、管道光缆敷设
敷设管道光缆的孔位应符合设计要求

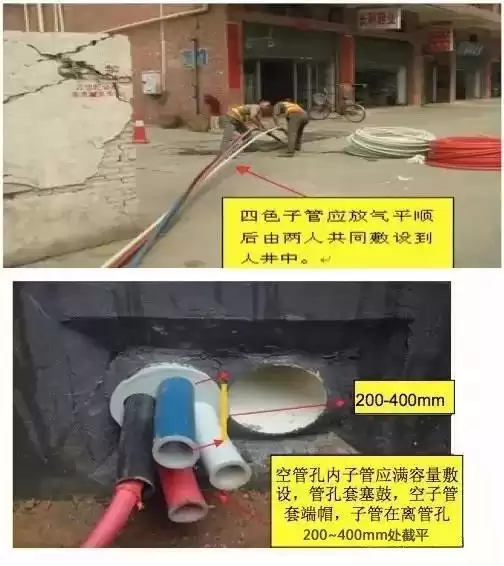

管道光缆敷设是城市FTTH建设的主要方式。在90mm及以上孔径管道内，要一次性敷设三根以上子管，且子管不得跨人孔敷设。光缆穿放时，管材内径应不小于光缆外径的1.5倍，这是保证光缆不受损伤的基本要求。
人工敷设时长度不超过1000m，气流敷设不超过2000m。光缆出管孔150mm内不得弯曲，敷设后要平直无扭转，无明显刮痕。接头处要预留足够重叠长度，余长在人孔内整齐盘放固定。
二、直埋光缆敷设

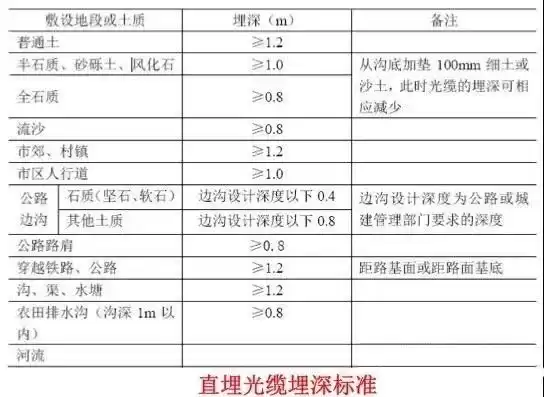

直埋光缆要深埋防损，具体埋深根据地质条件而定：普通土、硬土不少于1.2米，半石质不少于0.8米，全石质不少于0.6米。光缆在沟底保持自然平铺，不得绷紧腾空，沟底宽度以400mm为宜。
曲率半径要大于光缆外径20倍，与其他光缆同沟敷设时平行净距≥100mm。遇到坡度大于20°的地形要采用"S"形敷设，特殊地段甚至要采用钢丝铠装光缆增强保护。

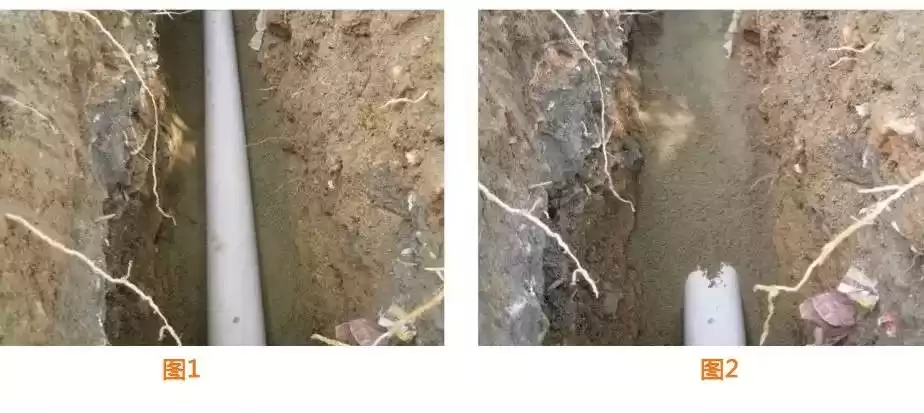

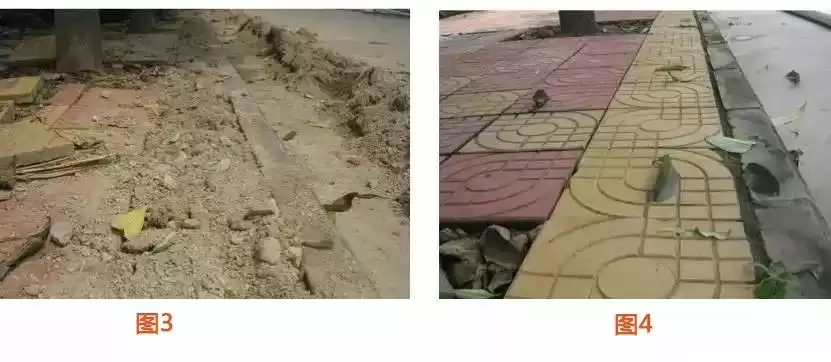

回填土是直埋光缆的保护层：
先填细土后填普通土，市区埋设光缆在回填300mm细土后要加盖红砖保护。每回填300mm夯实一次，车行路面回填要与路面平齐，土路可高出50-100mm，确保后期地面不凹陷。
三、 架空光缆敷设

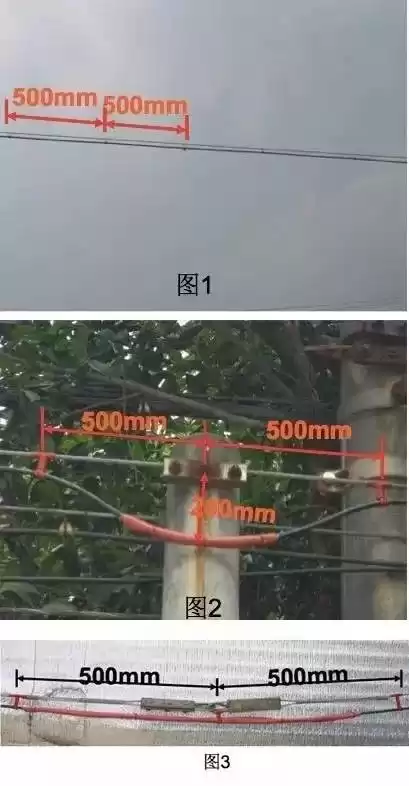

架空作业安全第一！光缆敷设后要自然平直，不受拉力应力。挂钩间距严格控制在500mm，偏差不超过±30mm。电杆两侧第一只挂钩距电杆500mm，偏差±20mm，确保受力均匀。

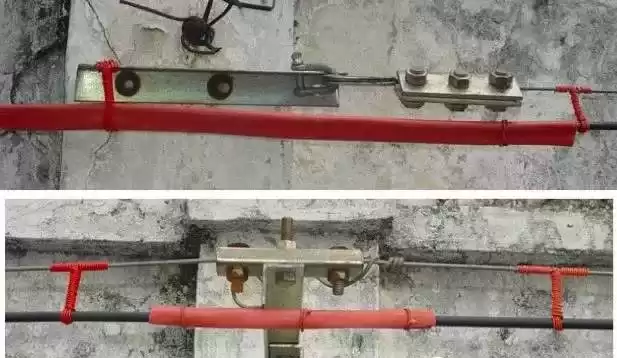

每1-3根杆作一处伸缩预留，下垂200mm。十字吊线处要加装保护管，防止光缆磨损。这些细节决定了架空光缆在风吹雨打中的使用寿命。

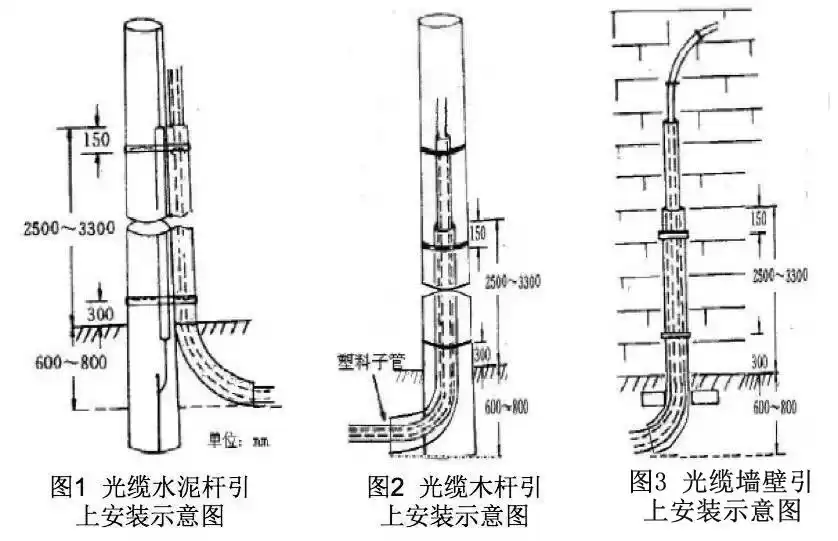

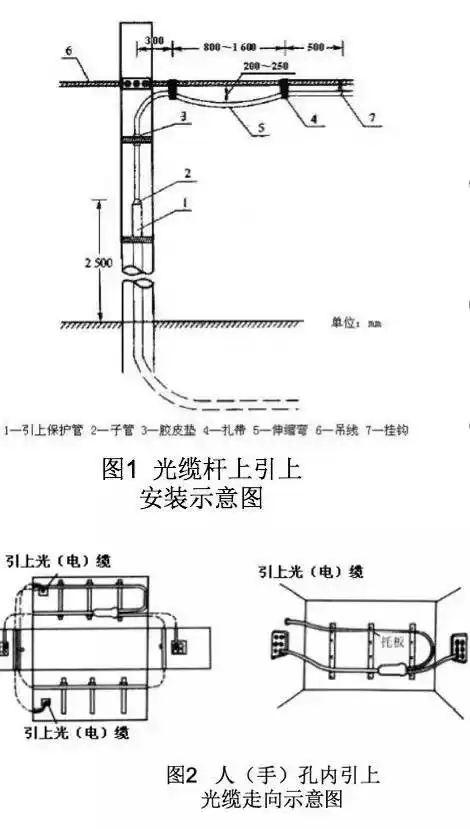

四、引上光缆敷设
引上保护管材质、规格和安装地点要严格按设计执行。在水泥杆、木杆和墙壁上的固定方式各有讲究，上部安装要特别注意防水密封处理。人孔内的引上光缆走向要合理，避免与其他线缆交叉摩擦。
五、墙壁光缆敷设

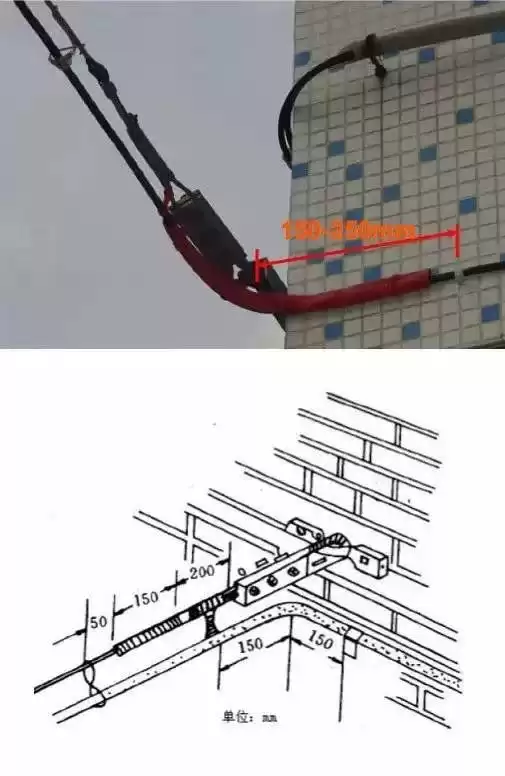

墙壁光缆离地高度不小于3m，跨越街坊时要采用钢绞线吊挂。支撑间距8-10m，终端固定物与第一只中间支撑距离≤5m。垂直敷设的吊线固定要牢固，转弯两侧卡钩间距150-250mm且距离相等。
六、楼道光缆敷设

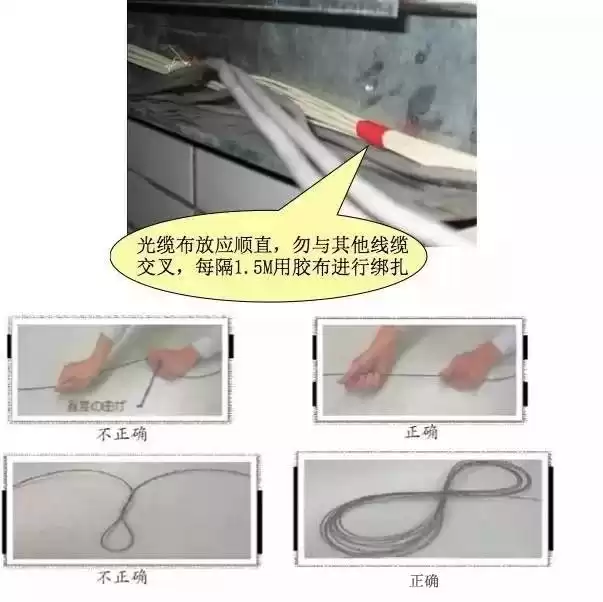

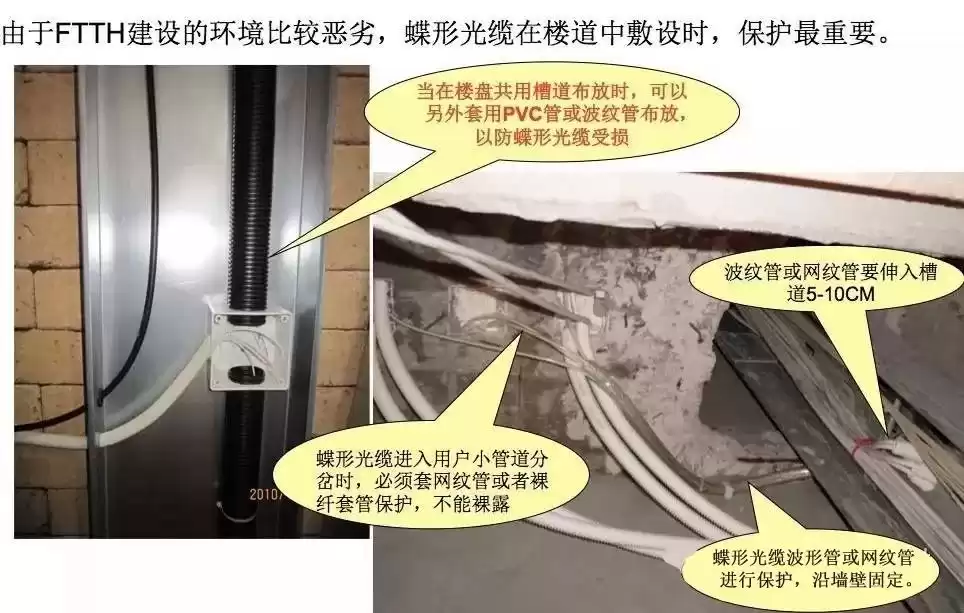

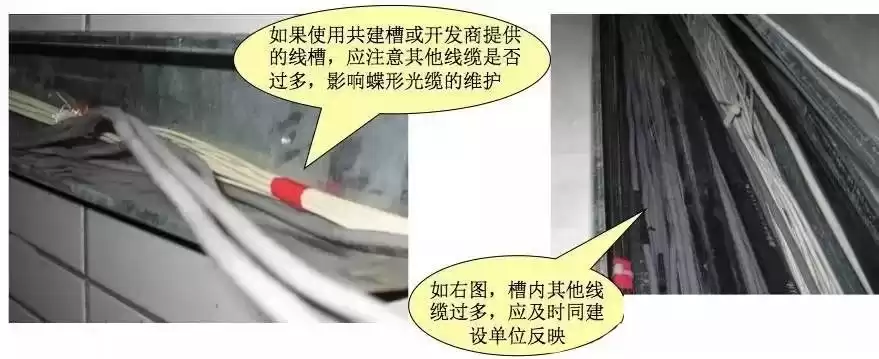

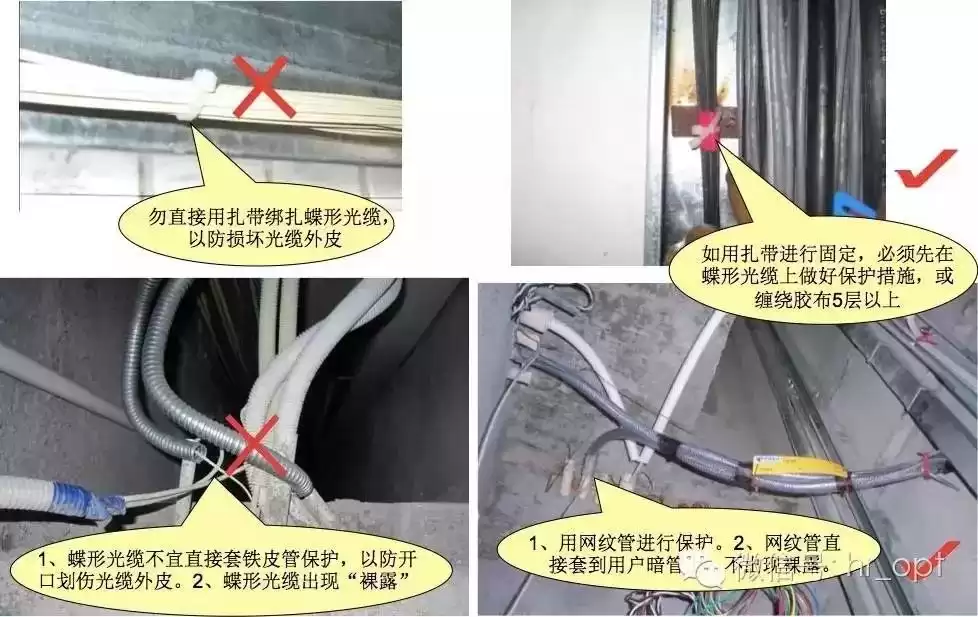

楼道光缆通常在线槽和暗管中敷设。预埋线槽宜采用金属材质，截面利用率30%-50%；暗管采用钢管或阻燃硬质管，4芯以上光缆管径利用率50%-60%。光缆布放要顺直不交叉，转弯处绑扎固定。
垂直布放时绑扎间距不大于1.5m，水平布放间距5-10m。切记光缆不得布放在电梯或供水、供气管道竖井中，强电竖井也要避开，这是安全保障的底线。
楼道光缆与其他设施的安全间距有严格规定：与配电箱、变电室、电梯机房、空调机房之间最小净距需符合规范。暗管敷设时与其他管线的最小净距也要严格遵守，这些数字是无数经验教训总结出的安全底线。
楼道光缆与其他机房、管线间的最小净距应符合下表要求：
1、表楼道缆线与配电箱、变电室、电梯机房、空调机房之间最小净距符合下表的规定。

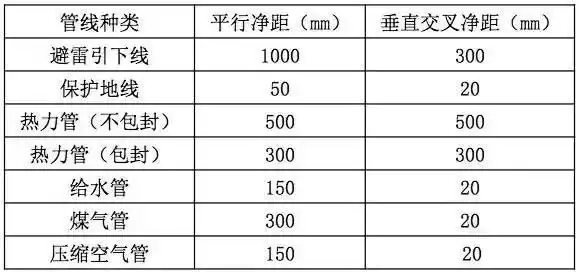

2、楼道内缆线暗管敷设与其它管线最小净距见下表的规定。
七、光缆接续

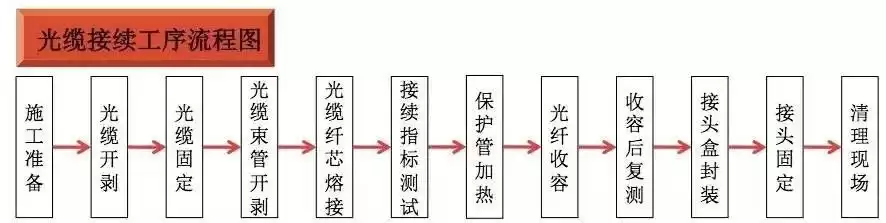

光缆接续工序流程图
各工序的关键点:
1、施工准备：
接续环境必须防尘防水防震，接续车或帐篷内设置工作台椅，确保操作环境洁净稳定。
2、光缆开剥：
开剥前检查光缆状态，理顺并预留足够长度。端头3000mm要擦洗干净，剪掉200-300mm受损部分，套上合适的热可缩套管。确认光缆A、B端，做好屏蔽线，仔细清理油膏。
3、光缆在接头中固定：
确保光缆不松动，加强芯固定长度要恰到好处，这是避免光纤受力的关键步骤。
4、光缆束管开剥：
确定束管开剥位置后匀速切割，擦净油膏后放入收容盘固定，预盘光纤要为接续预留合适长度。

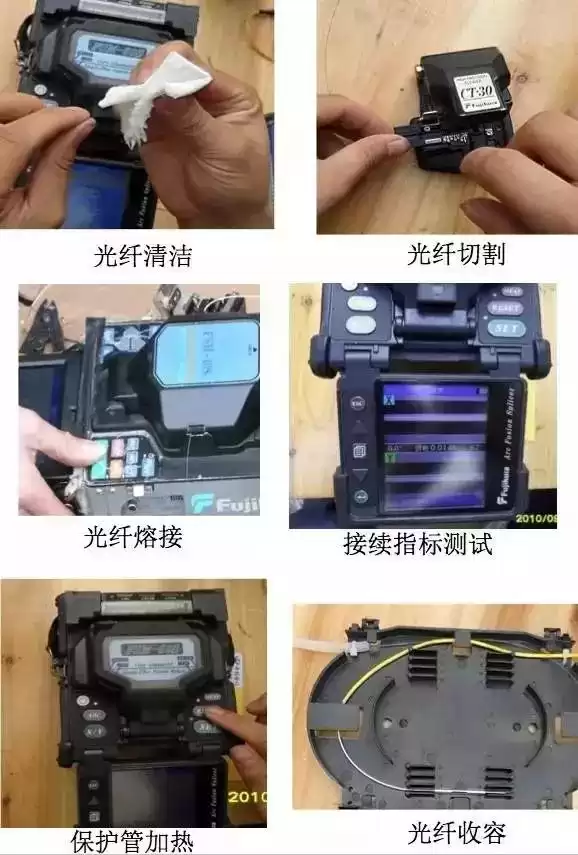

5、光缆纤芯熔接：
保持工作台和熔接机清洁，光纤按顺序一一对应接续，绝不能交叉错接。这是对技术人员耐心和细心的双重考验。
6、接续指标测试：
每接完2芯就要进行双向双窗口测试，指标合格后才能进行热熔保护。这是质量控制的重要环节。
7、光纤保护管加热：保护管要移至接头中间部位，冷却后检查确保管内无气泡。
8、光纤收容：
分步收容，每接一管即刻收容。保护管要固定安全牢固，收容后检查弯曲半径和受力情况，确保光纤不受挤压。
9、光缆接头盒的封装：
密封质量决定接头盒寿命，要特别注意光缆与接头盒的密封处理，以及上下盖板的密封胶带均匀放置。直埋接头盒还要考虑防蚁措施。

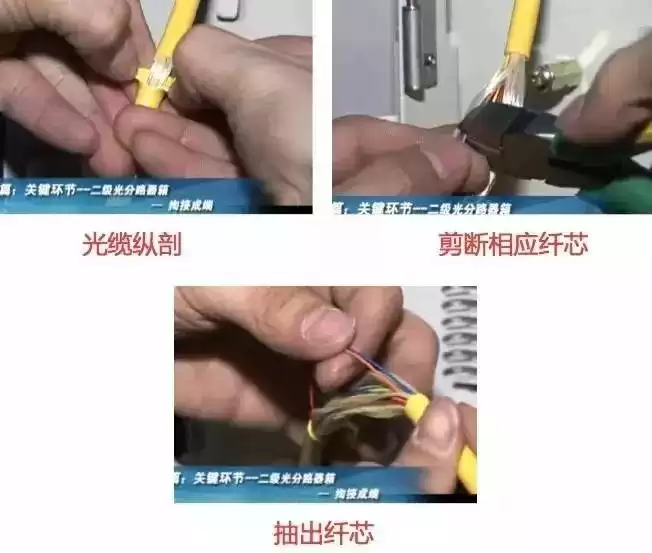

光缆掏接注意事项:
"掏接"技术难度高，需采用室内分支型或中心束管式光缆。纵剖长度要便于纤芯盘留，掏接光纤时绝不能损伤直通光纤。直通光纤预留时要与分歧接续光纤分开盘留，这是降低故障率的关键。

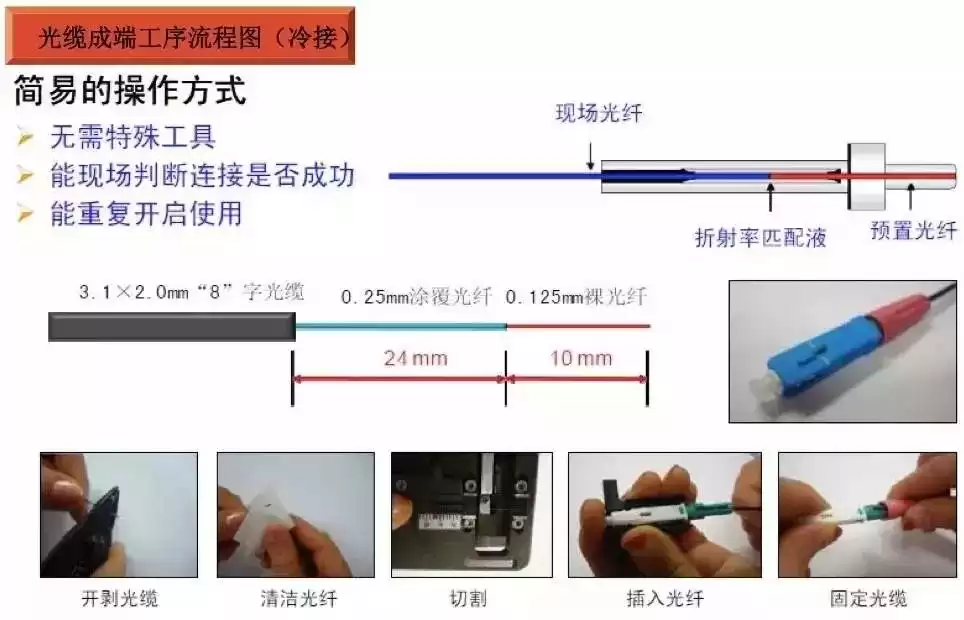

八、光缆成端
光缆成端工序流程图（热熔）
各工序的关键点
光缆成端的质量决定了整个光纤链路的稳定性。全程测试要采用OTDR和光源光功率计双重验证，确保数据准确可靠。标签系统要完善，尾纤头标签和成端端子图要字迹清晰、过塑保护，注明光缆局向、芯数和端子位置等重要信息。
了这些FTTH施工规范，你是否对光纤入户有了更深入的认识？在实际施工中遇到的具体问题，欢迎在评论区交流分享！
