稳压电源是工业自动化产线、通信基站、医疗诊断设备的核心供电保障，其性能好坏直接影响整机设备的运行稳定性和安全性。在实际工程场景中，工厂自动化设备因电压波动频繁停机、通信基站因电源噪声过大导致信号丢包、医疗监护仪因纹波超标引发误报警等问题频发——掌握科学的稳压电源性能检测方法，已成为电子维修人员、企业质检从业者和电子爱好者必须具备的核心技能。本文从工业、通信、医疗三大核心应用场景出发，分层详解稳压电源检测的全流程方法，帮助不同基础的读者快速上手，独立完成电源好坏判断，同时规避检测过程中的安全风险与常见误区。
一、稳压电源检测前置准备（行业场景化工具选型与安全规范）
1. 工业/通信/医疗领域稳压电源检测核心工具介绍
基础工具（新手/入门级从业者必备）：
数字万用表（3½～4½位精度） ：测量输出电压、检测元器件开路/短路。推荐具备真有效值（True RMS）测量功能，以准确捕捉脉冲状电流的真实有效值。
示波器（带宽≥100MHz） ：观察输出波形平滑度，检测纹波和噪声。纹波测量时须使用探头接地弹簧（长度＜5cm）替代长接地夹，否则会引入200mV以上的空间耦合噪声，严重误导判断结果-52。
电子负载或功率电阻：模拟实际负载条件，检验电源在带载状态下的性能表现。
专业工具（企业质检/专业维修技师用）：
高精度六位半数字万用表（如Keysight 34465A） ：用于输出电压精度校准和漂移检测，精度误差要求≤±0.5%-31。
可编程交流电源：模拟输入电压在标称值±10%范围内的波动，检验电源的线性调整率和输入适应性。

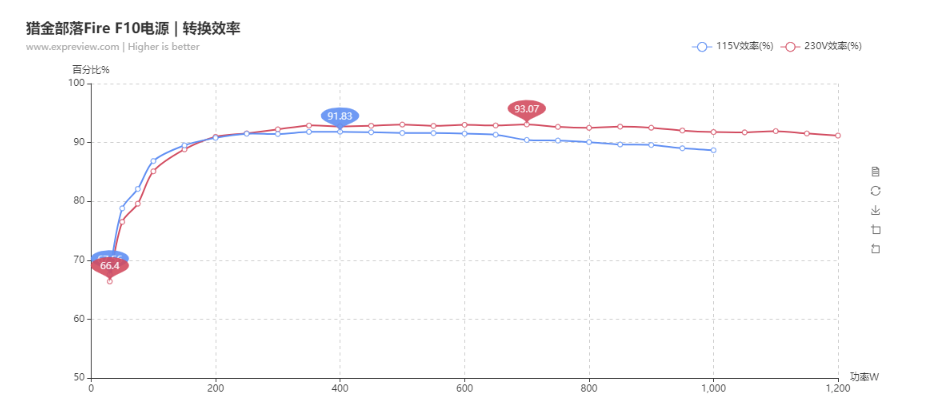

功率分析仪：测量输入/输出功率，计算转换效率。普通万用表测量开关电源输入电流时只能读取平均值，而开关电源输入电流为脉冲状，必须使用真有效值功率计才能准确捕捉有功功率-52。
ATE电源自动测试系统：适配工厂流水线批量检测，支持多通道并行测试（单机可支持16路同步测试），单台测试时间仅需3-5秒，覆盖电压精度、负载调整率、OCP/OVP/短路保护等56项测试项目，测试效率比人工方案提升5倍以上-41。
2. 稳压电源检测安全注意事项（重中之重）
稳压电源检测涉及市电输入和高压输出，安全规范须严格执行：
① 断电检测原则：拆解检测前务必断开交流输入电源，拔掉电源插头后等待至少2分钟，让滤波电容充分放电。大容量高压电容（如450V/470μF）在断电后仍可能残留数十伏电压，须用万用表确认电容两端电压已降至安全水平（＜36V）后方可操作。
② 高压防护要求（工业场景重点） ：检测输入侧或高压输出侧时，须佩戴绝缘手套，测试探头与导线之间保持足够安全距离。工业用三相稳压电源输入电压可达380V以上，检测时应使用高压差分探头，严禁使用普通示波器探头直接测量-44。
③ 仪器接地规范：测试台的电源地、示波器地、负载仪地必须共地连接，否则会形成地环路，使50Hz工频干扰窜入测试信号，导致测量数据失真-52。
④ 元器件检查：检测前观察电源外壳有无变形、烧焦痕迹；查看PCB板上的滤波电容是否鼓包、漏液，保险丝是否熔断，这些外观异常往往能快速定位故障方向-。
3. 稳压电源基础认知（适配跨领域精准检测）
稳压电源的核心功能是将波动的电网电压或电池电压稳定在设定范围内输出。根据行业应用差异，对稳压电源的性能要求各有侧重：
工业领域：侧重抗电压波动能力和长时间满载运行稳定性。工厂自动化设备、数控机床对电源的负载调整率要求较高（通常≤1%），以应对电机启动、设备切换带来的负载突变-3。
通信领域：侧重低纹波噪声和电磁兼容性。基站设备、光端机对输出噪声高度敏感，纹波噪声峰峰值通常要求≤150mV（20MHz带宽），过高的噪声会干扰信号传输质量-11。
医疗领域：侧重高可靠性和极低漏电流。监护仪、诊断设备的供电电源对安全隔离和漏电流有极其严苛的限制（漏电流≤100μA），以保障患者安全--5。
关键性能参数包括：输出电压精度（±1%～±5%）、负载调整率（≤1%～≤5%）、线性调整率（≤0.5%～≤2%）、纹波电压峰峰值（≤50mV～≤150mV）-11。了解这些参数有助于在实际检测中快速判断电源是否达标。
二、稳压电源核心检测方法（分层实操，新手到专业全覆盖）
1. 稳压电源基础检测法（工业/通信/医疗新手快速初筛）
无需复杂仪器，通过外观检查和简易通电测试即可完成快速初筛。
第一步：外观及元器件目检
检查输入保险丝是否熔断（玻璃管保险丝内芯断裂即为熔断，陶瓷保险丝须用万用表通断档测试）；
观察PCB板上电解电容是否有顶部鼓包、底部漏液、外壳变形；
检查功率管、整流桥、变压器等大功率器件是否有烧焦、变色、裂纹；
查看PCB焊点是否有虚焊、脱焊、开裂，尤其关注大电流路径的焊点。
第二步：通电空载测试
确认输入电压在规格范围内（市电220V±10%，即198V～242V）后通电-21；
用万用表测量输出端电压，对比标称值（如12V输出实测偏差应在±5%以内）；
观察电源面板指示灯是否正常点亮，有无异响、异味。
行业专属判断标准：
输出电压完全为零 → 可能是输入保险丝熔断、整流桥开路或开关电源未启动；
输出电压明显低于标称值（偏差＞10%） → 可能为滤波电容容量衰减、反馈回路异常或输入电压过低；
输出电压明显高于标称值（偏差＞10%） → 可能为稳压反馈回路失控，这种故障风险极高，可能瞬间烧毁后级电路，须立即断电-。
2. 万用表检测稳压电源性能方法（行业新手重点掌握）
万用表是稳压电源检测中最基础、最常用的工具，以下分步讲解操作流程。
模块一：空载输出电压精度检测
万用表档位调至直流电压档（DCV），量程大于标称输出电压的1.5倍（如12V电源选20V档）；
红表笔接输出正极，黑表笔接输出负极（GND）；
通电后读取读数，计算偏差率：（实测值 - 标称值）/ 标称值 × 100%。
行业适配判断标准：工业级稳压电源一般要求精度±1%～±2%，通信设备电源精度±2%，医疗设备电源精度±2%～±5%-11。超过此范围即为不合格。
模块二：带载输出电压检测
在输出端连接电子负载或匹配功率的电阻负载（负载电流建议为额定值的50%～80%）；
通电后再次测量输出电压，计算负载调整率：负载调整率 = (空载电压 - 满载电压) / 满载电压 × 100%；
合格标准：工业/通信电源负载调整率≤1%，医疗/消费类电源负载调整率≤5%-31。
工业/通信/医疗实操技巧：
检测工业稳压电源时，须注意工厂车间可能存在变频器、大功率电机产生的电网谐波干扰，输入端加装EMI滤波器后再测量-5；
通信基站电源检测时，使用万用表的真有效值（True RMS）模式测量输入电流，以获得准确的功率计算数据-52；
医疗设备电源检测前，务必确认设备已完全断电并断开与患者的连接，避免漏电流风险。
模块三：元器件级检测
滤波电容检测：万用表调至电容档，测量电容容量。若实测容量低于标称值的80%，电容已老化失效，须更换--62。
二极管/整流桥检测：万用表调至二极管档，测量正向导通压降（硅二极管约0.5V～0.7V）和反向是否开路（显示OL），四只二极管任何一只异常都会影响整流输出-60。
稳压芯片/基准源检测：测量TL431基准源的阴极-阳极间电压，正常应为2.5V±1%，偏离此范围说明基准源损坏-25。
3. 行业专业仪器检测稳压电源方法（进阶精准检测，适配质检/研发场景）
对于批量生产质检、高精度校准和专业维修场景，须借助专业仪器完成更全面的性能验证。
（1）纹波与噪声检测（示波器法）
纹波是稳压电源性能评价的关键指标之一，也是新手最容易测错的参数。
正确操作流程：
示波器设置：探头调至×1档，耦合方式选“交流耦合”（AC），带宽限制设为20MHz（滤除超出测量范围的高频噪声）；
探头改装：取下标准接地夹，换上配套的接地弹簧（长度＜5cm），将弹簧针直接接触输出GND焊点，探头尖端接触输出端；
测量读数：读取纹波电压的峰峰值（Vpp），记录并对比行业标准。
行业判断标准：工业/通信电源纹波峰峰值≤150mV，医疗设备电源纹波峰峰值≤50mV-31。若纹波超标，常见原因包括输出滤波电容失效、PCB布局导致的高频噪声耦合等-22。
（2）动态响应与瞬态恢复测试（电子负载法）
电源在实际工作中常面临负载突变场景（如工厂设备启动、通信模块唤醒），须检验其动态响应能力。
操作步骤：
将电子负载连接到电源输出端，设置负载从10%额定负载跳变至90%额定负载（或0%→100%）；
用示波器同步监测输出电压波形，捕获负载跳变瞬间的电压跌落和恢复过程；
记录电压跌落幅度（ΔV）和恢复至±1%稳定范围内所需的时间。
行业判断标准：瞬态电压跌落应小于标称值的2%，恢复时间应≤200μs-31。恢复时间过长意味着电源的稳压反馈环路响应速度不足。
（3）ATE电源自动测试系统（工厂批量/流水线质检）
在大规模生产场景中，人工逐项测试效率低下且易出错，ATE系统已成为行业标配。
核心优势：
并行测试能力：单机支持8～16路同步并行测试，测试节拍可达3-5秒/件-41；
全参数覆盖：涵盖输出电压精度、负载调整率、线性调整率、效率、浪涌电流、OCP/OVP/短路保护等20+项核心参数-44；
数据追溯：测试报告自动生成，支持与工厂MES系统对接，实现条码管控、过站防呆、全流程数据追溯-41。
适用场景：电源模块生产厂的出货全检、军工电子电源的可靠性验证、新能源汽车车载电源的批量测试等-44。
三、补充模块：行业适配性知识，提升检测准确率
1. 不同类型稳压电源的检测重点（跨领域适配）
线性稳压电源（如LM317、7812系列） ：
检测重点：输入端与输出端的压差（Dropout Voltage）是否在规定范围内，典型压差≥2V～3V；
常见故障：调整管发热严重、输出滤波电容老化导致纹波增大。
开关电源（工业/通信主流方案） ：
检测重点：开关频率稳定性、输出纹波和噪声、EMI干扰水平；
常见故障：开关管击穿、输出滤波电容老化（在高温环境下加速衰减）、反馈回路光耦性能下降。
DC-DC电源模块（车载/便携设备） ：
检测重点：宽输入电压适应性、转换效率、瞬态响应速度；
常见故障：输入纹波过大、输出端空载时环路失控导致电压飙升-22。
通信基站/数据中心服务器电源 ：

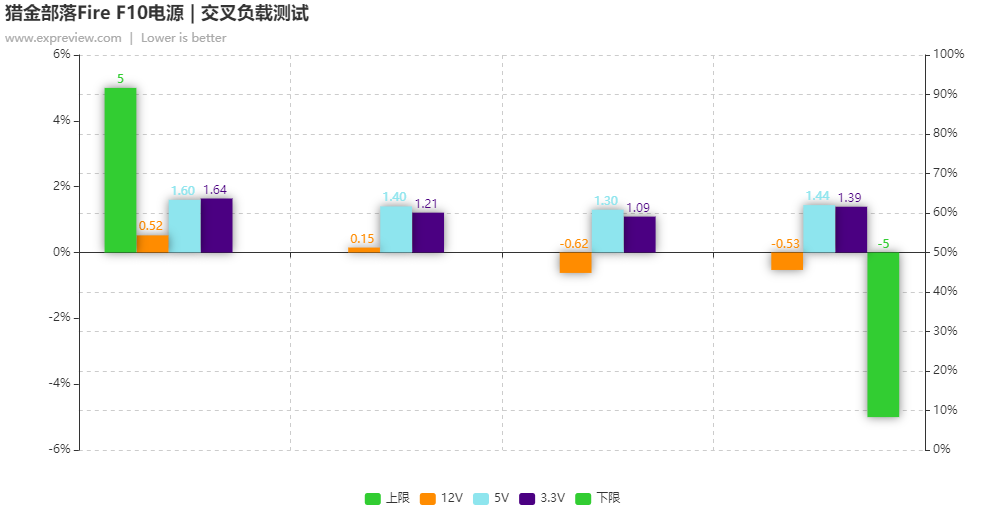

检测重点：多路输出的交叉调整率、保持时间（断电后维持输出的时间）、过载保护响应速度。
2. 稳压电源检测常见误区（避坑指南）
根据行业实操经验，以下高频误区值得警惕：
误区一：纹波测量时使用长接地夹
用1米长的接地夹测量纹波，屏幕上会显示200mV的“纹波”，这实际上是接地线作为天线接收的空间噪声，而非电源的真实纹波。正确做法是使用接地弹簧（长度＜5cm），实测纹波可降至20mV以内-52。
误区二：忽视温度对检测结果的影响
在25℃室温下测量合格，不代表在60℃高温环境下也合格。高温下输出电容容值可能衰减30%，纹波直接翻倍；低温-40℃时MOS管导通电阻增大5倍，效率暴跌15%-52。检测时应尽可能模拟实际工作温度条件。
误区三：使用普通万用表测量开关电源输入电流
开关电源输入电流是脉冲波形，普通万用表测量的是平均值而非有效值，计算出的效率会比实际高10%以上。须使用真有效值功率计才能获得准确数据-52。
误区四：空载测量后直接判定电源正常
许多电源（尤其是开关电源）需要一定的最小负载才能正常工作。空载时输出电压正常，带载后可能大幅跌落甚至保护。务必进行带载测试-22。
误区五：缓慢升压测试OVP保护就认为合格
给电源输入缓慢升压到130%额定电压触发过压保护（OVP），测试通过。但实际电网波动是瞬间跳变（如从220V冲到300V），电源的OVP响应时间可能跟不上，输出电压瞬间飙升到150%烧毁后级芯片-52。正确做法是用脉冲负载模式模拟冲击电流进行测试。
3. 工业/通信/医疗稳压电源失效典型案例（实操参考）
案例一：工厂数控机床频繁停机——滤波电容失效导致纹波超标
某机械加工厂数控机床在用电高峰期频繁停机，排查发现为该设备配套的工业稳压电源输出纹波峰峰值达180mV（国标要求≤150mV），远超标。拆机检查发现，输出滤波电容（1000μF/63V）顶部轻微鼓包，用万用表电容档实测容量仅380μF，远低于标称值80%。更换为低ESR固态电容后，纹波降至50mV，设备运行恢复正常--25。
检测启示：工业电源长期处于高温高负荷运行状态，滤波电容老化是常见故障源。定期用万用表电容档测量容量，若低于标称值80%应提前更换。
案例二：通信基站信号丢包——电源噪声干扰射频电路
某4G基站频繁出现信号丢包告警，基站维护人员用示波器测量供电电源输出端，发现纹波噪声中存在大量100MHz以上的高频毛刺，峰值达300mV。检查发现该电源输出滤波电路设计不完善，高频噪声通过电源线耦合到射频功放模块，干扰了射频信号的正常处理。解决方案是在电源输出端增加LC二阶滤波电路（铁氧体磁珠+陶瓷电容），将高频噪声抑制到50mV以内-11。
检测启示：通信设备的电源噪声检测须关注高频成分，仅用20MHz带宽限制测量会漏掉高频干扰。应同时使用全带宽模式观察高频噪声。
案例三：医疗监护仪误报警——纹波超标导致AD采样波动
某医院监护仪频繁误报心电信号异常，维修人员排查发现是监护仪的DC-DC电源模块输出纹波达120mV（医疗设备要求≤50mV）。用示波器测量确认纹波中含有大量50Hz工频成分，进一步检查发现电源接地不良，形成地环路引入了工频干扰。修复接地线路后纹波降至30mV，监护仪恢复正常-。
检测启示：医疗设备电源检测必须关注漏电流和接地完整性，地环路干扰会直接导致敏感信号采集异常。
四、结尾与价值延伸
1. 稳压电源检测核心（跨领域高效排查策略）
稳压电源性能评价是一个分层递进的系统化过程，不同场景可采用不同的排查策略：
基础初筛层（新手必做） ：外观检查 → 通电空载测量 → 万用表带载测量。适用于日常快速判断电源是否可用。
精准检测层（进阶/质检用） ：示波器纹波测量 → 电子负载动态响应测试 → 功率分析仪效率检测。适用于维修定位故障、批量出货质检。
专业验证层（研发/认证用） ：ATE系统全参数自动化测试 → 环境适应性测试（高低温/湿热）→ EMC电磁兼容测试。适用于产品研发验证、第三方检测认证。
核心判断逻辑：输出电压精度→负载调整率→纹波噪声→动态响应→保护功能验证，按此顺序逐层排查，绝大多数稳压电源故障可快速定位。
2. 稳压电源检测价值延伸（行业维护与采购建议）
日常维护建议：
工业场景：每季度用万用表测量输出电压和纹波，记录数据趋势。定期清理散热器积尘（建议每年至少2次），防止过热导致元器件加速老化-25。
通信/医疗场景：重点关注接地系统和EMI滤波器的完好性，每年进行一次全面的纹波噪声检测。
通用建议：滤波电容每2年检查一次容量，容量低于标称值80%时提前更换，可有效预防60%以上的电源故障-25。
采购选型建议：
工业现场用稳压电源：优先选择负载调整率≤1%、具备过压/过流/短路三重保护的型号，输入电压适应范围应宽于电网实际波动范围（建议±20%）。
通信设备用电源：优先关注纹波噪声指标（≤150mVpp）和EMC认证，优先选择具备CE/UL安全认证的型号-44。
医疗设备用电源：必须选择通过医疗安规认证（如IEC 60601系列）的产品，重点关注漏电流和隔离耐压指标。
