GIS电缆终端局部放电（PD）综合监测与精准定位技术详解
你是否曾为GIS电缆终端的隐患排查而头疼？GIS电缆终端结构复杂，堪称高压电缆系统的故障高发区，极易引发电场应力集中。面对传统局部放电（PD）监测技术因传感器频带窄、抗干扰弱而导致的缺陷检出率低的困境，本文一套创新的综合诊断方案。该方案率先融合TEV（暂态地电压）、UHF（特高频）、HF（高频）与超声波四重技术，并依托两座220 kV变电站的实战，完成对异常放电的跟踪与精准定位，最终通过解剖验证与电场仿真证明其高效可靠。这为GIS电缆终端缺陷诊断树立了可复制的典范。
一、GIS电缆终端的痛点与挑战随着城市化与电网建设飞速推进，气体绝缘开关设备（GIS）和高压交联聚乙烯（XLPE）电缆凭借卓越性能，在电网中广泛普及。
GIS电缆终端作为连接枢纽，其复杂复合界面与内部电场应力集中，使之成为电缆系统的薄弱环节和故障温床。绝缘缺陷（如内部放电）是设备故障的主因，通过精准捕捉电、声信号变化，可有效评估绝缘状态。
然而现场应用中，现有PD检测设备在适用范围、灵敏度、抗干扰性上参差不齐，加之对设备结构与环境理解不足，导致GIS电缆终端缺陷检测率长期偏低。
二、多方法融合的GIS电缆终端诊断方案为突破技术壁垒，保障GIS电缆终端稳定运行，本文打造了一套集多种手段于一体的GIS电缆终端局部放电综合诊断方案。
该方案深度融合GIS电缆终端结构与各监测方法优势，其监测与定位流程如下所示：

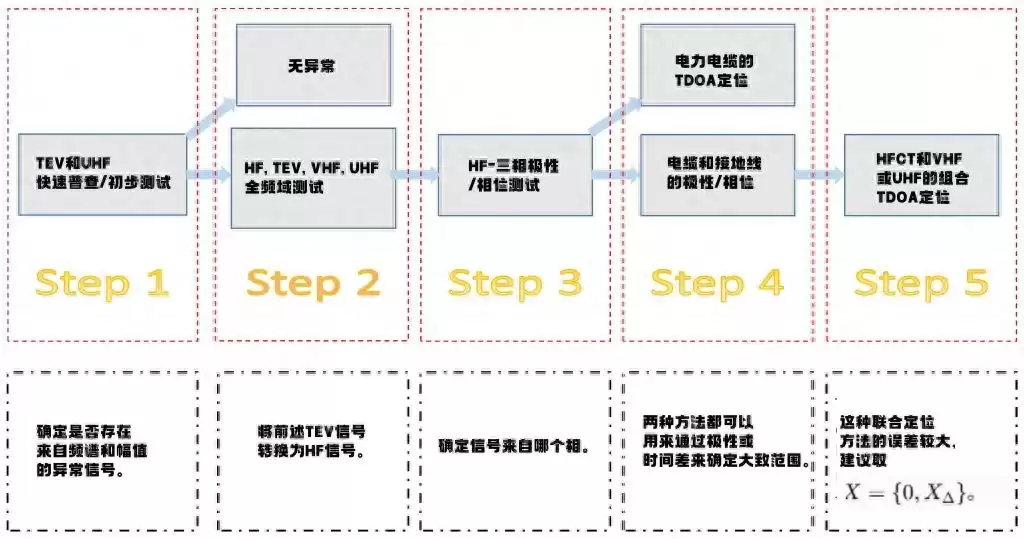

GIS电缆终端缺陷检测与定位流程图
三、局部放电（PD）缺陷检测与定位的实施步骤 1. 快速普测与初判首先采用TEV与UHF方法进行快速普测，依托暂态电压脉冲与特高频电磁波信号，初步锁定异常踪迹。
TEV测试注意事项： TEV传感器需置于主机顶部中央，确保接触面最大化。UHF检测示例： 在A相电缆舱的UHF检测中，最大幅值达−53 dBm，下图展示A相电缆舱两个检测位置的信号图。
A相电缆舱两个检测位置的信号图
2. 高频信号极性判断与相源确定若发现可疑信号，立即开展全频谱复测，并将异常TEV信号转为HF高频信号。随后，根据异常HF信号的三相波形极性，精准判定放电相源。

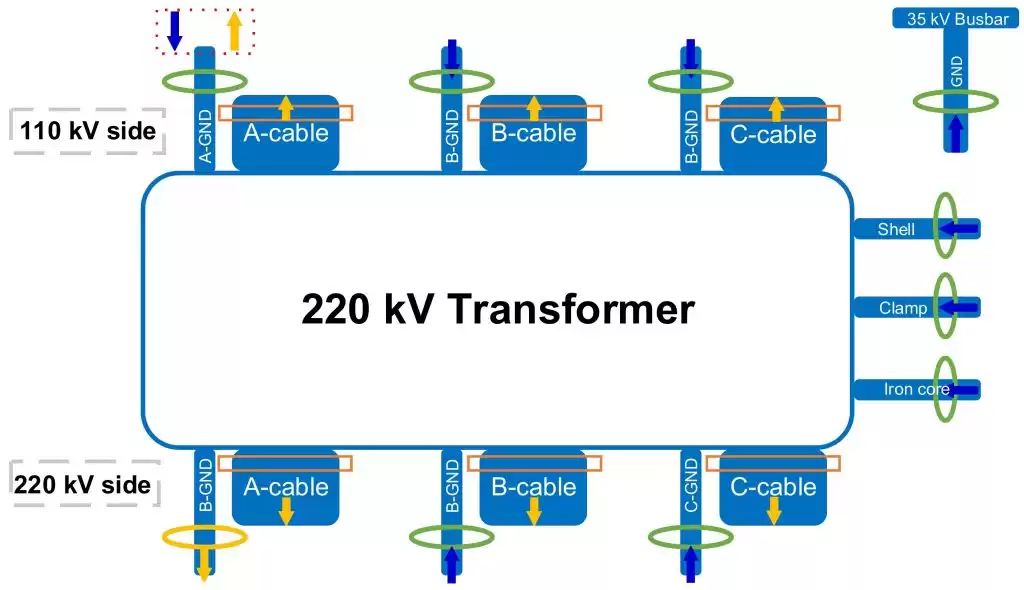

排除地网干扰： 若三相信号极性无差异，需对比接地线极性，以甄别地网干扰。示例图： 下图呈现典型HF信号极性图，助你快速溯源。
典型HF信号极性图

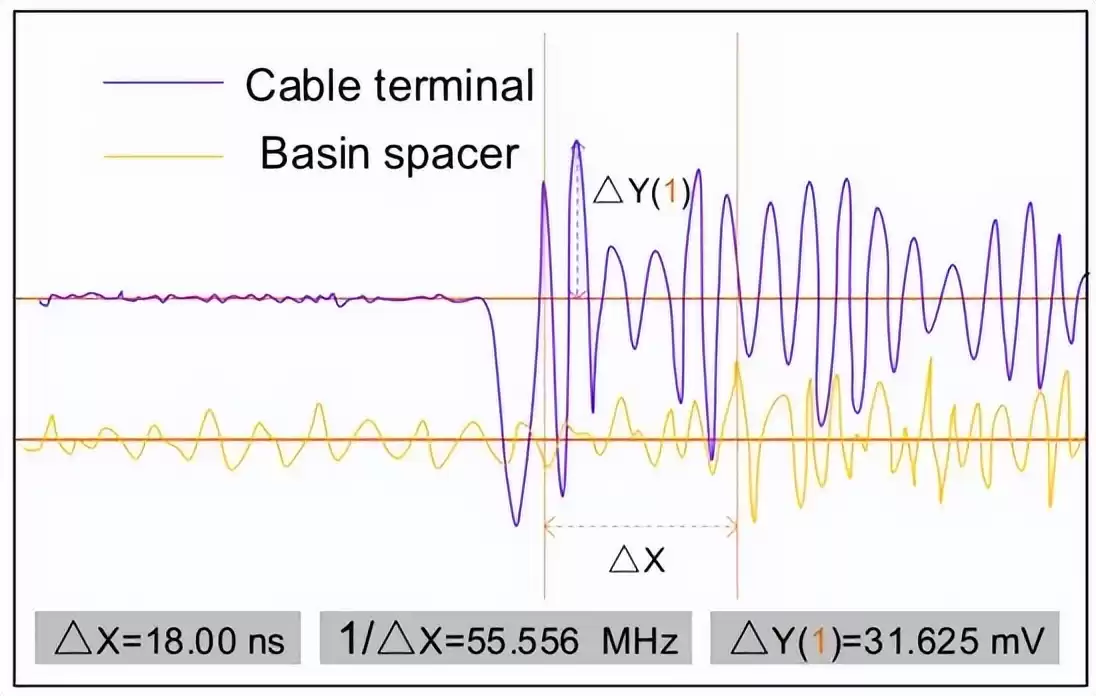

3. TDOA（到达时间差）精准定位一旦确认单相放电，即刻对该异常相启动TDOA定位。
多方法综合比对： 最终定位需综合对比HF、VHF和UHF的TDOA结果。关键要求： TDOA定位中，所有通道信号线必须长度与型号一致。严禁接入放大器，避免引入额外电缆长度导致时间差误算。 四、实证分析与结论
本方案已成功应用于某220 kV变电站，精准诊断两起GIS终端异常放电缺陷。
通过UHV方法，实现了对缺陷源的精确定位与剖析。最终结合GIS电缆终端解剖分析（如应力锥与环氧套管内部裂纹）和电场仿真，验证了该放电检测与定位方法的准确高效。
本研究为GIS电缆终端缺陷诊断提供了可推广的检测范本。立即探索这套方案，提升您的电网运维水平——点击获取完整技术指南，携手迈向零故障未来！
