温度测量是工业自动化生产中的核心控制参数，热电偶作为应用最广泛的温度传感器，其可靠性直接关系到工艺精度和设备安全-2。从炼油厂反应釜到热处理炉，从化工厂管道到金属冶炼窑炉，热电偶遍布工业生产的每个角落。当热电偶出现故障时，仪表显示异常、温度控制失准，轻则导致产品质量下降，重则引发设备烧毁甚至安全事故。掌握热电偶好坏判断方法，是每一位工厂仪表工、设备维护人员必须具备的核心技能。本文将结合工业高温、腐蚀性气体、振动冲击等真实工况，从基础初筛到专业检定，分层次详解工业场景下热电偶的检测实操方法，帮助不同基础的从业人员快速掌握排查技巧。
一、工业场景热电偶检测核心工具与安全准备
1.1 工业热电偶检测核心工具介绍
基础款（新手必备）： 数字万用表是工业现场最基础的检测工具，建议选用具备毫伏档（mV）和电阻档（Ω）的型号，精度要求不低于0.5级。工厂入门质检员和维修学徒需重点掌握万用表检测热电偶的工具选择方法——万用表量程需与热电偶输出范围匹配，K型热电偶在0~100℃范围内输出电压约0.04mV/℃，日常检测毫伏档量程选择200mV档即可。
专业款（批量/高精度检测）： 适配工业批量检测和高精度校验场景，需配备标准温度源（如干井炉、管式炉）、绝缘电阻测试仪（兆欧表，500V档）、直流电位差计以及标准热电偶（如二等标准铂铑10-铂热电偶）-。工厂流水线检测可选用多通道热电偶校准仪，实现批量快速校验。
1.2 工业高温高压场景检测安全注意事项
⚠️ 重中之重！ 工业热电偶检测必须在断电降温后进行，待测设备需彻底冷却至安全温度以下方可拆检。
① 高温防护： 检测前需确认设备已断电降温，被测热电偶表面温度降至安全范围。避免骤冷骤热操作——热电偶从高温环境中取出时，禁止用水或冷风急冷，否则保护管易炸裂-。
② 电气防护： 检测绝缘电阻时使用500V兆欧表，需确认现场无易燃易爆气体。在化工厂等防爆场所，须使用隔爆型热电偶，检测时严格遵守防爆操作规程-。
③ 机械防护： 佩戴耐高温手套和护目镜，检查保护套管是否有裂纹或破损。部分高温工况下热电偶保护管表面可能有积碳或粉尘，清洁时需使用软质工具，防止划伤套管。
④ 静电防护： 工业现场电子仪表敏感，接触热电偶接线端子前应释放人体静电，防止静电击穿仪表输入电路。
1.3 热电偶基础认知（适配工业精准检测）
工业热电偶按材料分为贵金属热电偶（如铂铑10-铂，测量范围0~1600℃，Ⅰ级、Ⅱ级精度）和廉金属热电偶（如K型镍铬-镍硅，测量范围0~1300℃），核心参数包括允差等级（按GB/T 16839.2判定）和热电动势稳定性（按JJG351-1996检定规程要求，长度不小于750mm，测量读数不应少于4次，管式炉温度变化在±0.23℃以内）-。热电偶工作原理基于热电效应，两种不同材质的导体在测量端和参考端形成回路，当两端温度不同时产生热电势-32。工业检测中，需特别注意热电偶分度号（如K型、S型、B型）的匹配，不同类型对应的热电势输出范围差异显著。
二、工业热电偶核心检测方法（从新手入门到专业进阶）
2.1 外观导通快速初筛法（工厂现场快速判断）
适用于工业现场的快速排查，无需复杂工具，仅靠肉眼观察配合万用表即可完成初步筛选。
操作步骤：
第一步：目视检查。 查看热电偶保护管是否腐蚀穿透、氧化变色或破损漏水；检查接线盒内接线柱是否氧化、松动，端子间是否有积灰积液-31-24。工厂高温区热电偶保护管表面常伴有积灰或结垢，如保护管上有煤灰或尘埃附着，热阻增加，温度示值会低于实际值-。
第二步：电阻测量初筛。 将万用表调至电阻档（R×1档或200Ω档），测量热电偶两端输出端电阻值。工业装配式热电偶正常电阻一般不大于2Ω，铠装热电偶（网线式）电阻一般不大于50Ω-31。若电阻值大于100KΩ甚至无穷大，说明热电偶内部开路，已损坏，需直接更换-24-。
工业专属注意要点： 工厂热处理炉等高温场景中，热电偶的“小尾巴”（延长线连接处）时常因炉墙或机械物刮擦而断裂，或因氧化造成接触不良，导致温度波动报警-。日常巡检时应重点关注延长线连接部位的氧化和机械损伤情况。
2.2 万用表综合检测法（工业新手重点掌握）
这是工业现场最核心、最实用的热电偶检测方法，每个仪表工都应熟练掌握。
模块一：电阻档检测——排查内部断线
万用表调至电阻档（R×1档），用两表棒测量热电偶两端-：
正常热电偶电阻值：装配式热电偶≤2Ω，铠装热电偶≤50Ω。
若电阻值极大（如超过100KΩ）或显示“OL”无穷大 → 热电偶内部开路，需更换同型号热电偶--31。
若电阻值趋近于0 → 热电偶短路（两根偶丝直接接触）。
若电阻值在正常范围内但后续检测异常 → 热电偶可能已老化变质。
工业实用技巧： 部分工厂新手不知道如何区分热电偶的正负极性。可在室温下先用万用表电阻档测通断找到两个端子的连接关系；然后将热电偶测量端用打火机加热，用万用表毫伏档测量输出值，读数为正时红色表笔端为正端，读数为负则反之-。
模块二：毫伏档检测——验证热电势输出
这是判断热电偶能否正常“工作”的关键检测。将万用表调至直流毫伏档（mV档，量程200mV），表笔接到热电偶输出端，对测量端加热（如用打火机、热水或热风枪），观察毫伏值变化：
正常热电偶在加热时毫伏值应随温度升高而持续稳定上升。
若毫伏值无变化（始终为0mV）→ 热电偶已损坏。
若毫伏值跳变剧烈、不稳 → 接线松动或偶丝接触不良。
若毫伏值远低于预期值 → 热电偶已老化变质或电极材料晶粒长大导致电动势衰减-24。
快速验证法： 用打火机加热热电偶测量端，若万用表指针（或数字）明显变大，说明热电偶工作正常；若指针不动，说明已损坏-31。也可采用短路法验证线路——将热电偶两根线短接，万用表读数应迅速上升到当前环境温度对应的毫伏值，若无变化说明线路断路-。
模块三：绝缘电阻检测——排查信号漂移隐患
工业环境中，热电偶与保护套管之间的绝缘性能下降是导致温度信号漂移或跳变的常见原因。使用500V兆欧表，测量热电偶偶丝与保护套管之间的绝缘电阻：
正常值：应≥100MΩ（干燥环境）；潮湿环境下≥1MΩ-24。
若绝缘电阻偏低 → 保护管内进水、受潮或绝缘材料劣化，需干燥处理或更换。
此检测尤其适用于化工、潮湿车间等场景，绝缘不良会导致信号干扰和测量误差。
模块四：替换验证法
当以上检测均无明确结论但仍怀疑热电偶故障时，可用备用同型号热电偶替换原热电偶-24：
替换后温度显示恢复正常 → 原热电偶故障。
替换后仍异常 → 问题在仪表或补偿电路，需排查二次仪表、补偿导线和接线端子。
2.3 工业专业仪器检测法（进阶精准校验）
适用于工厂专业质检环节、批量检测以及高精度温度控制场景（如热处理工艺炉、反应釜精确控温）。
（1）标准温度源校准法（干井炉/管式炉）
使用干井炉或管式炉提供标准温度点（如100℃、300℃、500℃），将被检热电偶插入炉内，用高精度数字万用表或直流电位差计测量输出毫伏值，对照标准分度表判定示值误差-24。按JJG351-1996检定规程要求，检定管式炉温度变化应控制在±0.23℃以内，读数不少于4次-。检定项目包括示值误差、热电动势稳定性、外观及绝缘电阻等-14。
（2）工业铠装热电偶在线检测技巧
铠装热电偶在工厂流水线应用广泛，其检测方法与普通装配式热电偶略有不同：
识别方法：双支铠装热电偶有四根引出线，先用电阻档找出电阻几乎为零的两对引出线（各为一支热电偶），再测量这两对引出线间的电阻值——若为无穷大，则为双支热电偶；若电阻在10~110Ω之间，则为双支热电阻-。
在线测试：部分工厂流水线场景可在不拆焊的情况下，用高精度毫伏表在线测量热电偶输出端信号，结合现场温度计或DCS显示值进行比对判断。操作时需小心避免误触邻近电路造成短路。
（3）补偿导线的检测与匹配
工业热电偶故障排查中，补偿导线的问题不容忽视。用万用表测量热电偶引出线处的电势并折算温度，再用万用表测量补偿导线冷端的电势并折算温度，两者应对应一致-。特别需确认补偿导线型号与热电偶分度号完全匹配（如K型热电偶必须使用K型补偿导线），接反或型号不匹配会导致信号反向叠加，引起温度剧烈波动-24。
三、工业场景补充模块
3.1 工业场景不同类型热电偶检测重点
① K型热电偶（镍铬-镍硅，最常用）： 适用于0~1300℃的氧化性气氛，检测重点在于排查老化变质——K型热电偶在1000℃高温下长期使用1年后，输出误差可能达±5℃-24。建议定期送检校准。
② S型/B型贵金属热电偶（铂铑系列）： 适用于0~1600℃高温场景（如金属熔炼、热处理），检测时需使用标准铂铑10-铂热电偶作为参考标准，按JJG141-2000检定规程执行-。
③ 铠装热电偶： 适用于高压、振动、空间受限等恶劣工业场景（如高炉、反应釜），检测重点在于绝缘电阻和热电动势稳定性，按JJF1637-2017廉金属热电偶校准规范执行-14。
④ 隔爆型热电偶： 适用于化工厂等易燃易爆场景，检测时除常规参数外，还需检查隔爆外壳是否完整、密封件是否老化失效-。
3.2 工业热电偶检测常见误区（避坑指南）
误区1： 只测电阻不看绝缘。工业警示： 许多新手检测热电偶时只测电阻通断，忽略了绝缘电阻检测。工业潮湿或腐蚀性环境中，绝缘下降是导致温度漂移的“隐形杀手”，危害甚至大于开路故障-24。
误区2： 忽略冷端补偿问题。工业警示： 现场检测时若不考虑冷端温度补偿，直接用毫伏值查分度表会得出错误温度。正确做法：用万用表毫伏档测热电势E_mv，同时用温度计测量万用表端子处的环境温度T_ref（冷端温度），实际测量端温度=E_mv对应温差+T_ref-32。
误区3： 补偿导线型号随意混用。工业警示： 补偿导线必须与热电偶分度号匹配，且正负极不可接反。某化工厂反应釜温度波动故障，最终发现是补偿导线接反导致信号反向叠加干扰-24。

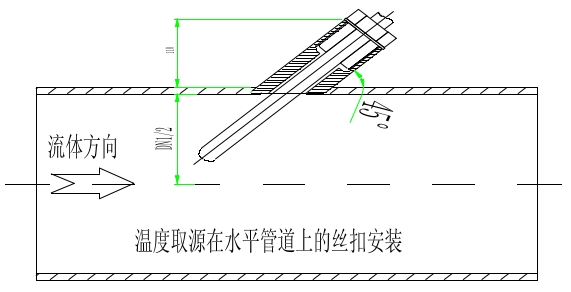

误区4： 插入深度不足。工业警示： 热电偶测量端必须浸入被测介质内部，插入深度不足会导致环境温度干扰，使示值偏低-24。国家检定规程明确规定热电偶长度应不小于750mm-。
误区5： 热风炉等高温工况忽视保护管清洁。工业警示： 高温下保护管表面附着的煤灰、积碳会形成热阻层，导致温度示值低于真实值，需定期清洁-。
3.3 工业典型案例（实操参考）
案例一：某化工厂反应釜温度波动故障
现象： 操作工发现反应釜温度显示值无规律剧烈波动，波动幅度达±15℃，严重影响工艺控制。
检测过程：
现场检查热电偶外观，保护管无明显损坏。
用万用表电阻档测量热电偶输出端电阻，电阻值约8Ω，属于正常范围。
用毫伏档测量输出信号，加热测试时毫伏值变化正常。
进一步排查补偿导线时，发现补偿导线型号与K型热电偶不匹配，且正负极接反。
用万用表沿补偿导线逐段测量，发现接线盒处有氧化松动。
解决方案： 更换匹配的K型补偿导线，按正确极性重新接线，氧化端子用酒精棉清洁后锁紧。故障消除，温度显示恢复正常。
启示： 工业故障排查不能只查热电偶本身，补偿导线和接线端子往往是“元凶”。
案例二：某钢铁厂热风炉温度失准导致生产异常
现象： 热风炉温度显示比预期值偏低约50℃，炉温控制异常，影响高炉送风质量。
检测过程：
目视检查热电偶保护管，发现表面有厚积碳层。
用万用表电阻档检测，电阻值正常，无开路短路。
清洁保护管表面积碳后重新测量，温度仍偏低。
用备用热电偶替换后，温度显示恢复正常，判定原热电偶已老化变质。
查询记录发现该热电偶已在1000℃以上工况连续使用超12个月。
解决方案： 更换新K型热电偶，并将该测温点纳入定期校准计划，每6个月送检一次。
启示： 高温工况下热电偶存在使用寿命限制，需建立周期性更换和校准制度，避免“用到坏才换”的被动模式。
四、结尾与互动交流
4.1 工业热电偶检测核心（工厂高效排查策略）
工业现场热电偶好坏判断，建议遵循“由外而内、由简到繁”的分级排查逻辑：
第一级（现场快速初筛）： 目视检查保护管外观 → 电阻档测通断（正常≤2Ω/≤50Ω）→ 电阻极大→开路→更换。
第二级（万用表综合验证）： 电阻档确认阻值正常 → 毫伏档加热测试（毫伏值随温度稳定上升）→ 绝缘电阻测试（≥100MΩ）→ 替换验证法。
第三级（专业仪器校准）： 干井炉/管式炉标准温度源校准 → 对照分度表判定示值误差 → 热电动势稳定性检定 → 出具校准报告。
遵循以上分级排查策略，可快速定位热电偶故障源，避免盲目拆换，提升工厂设备维护效率。
4.2 热电偶检测价值延伸（工业维护与采购建议）
日常维护建议：
定期清洁热电偶保护管外表面，防止积灰积碳形成热阻。
每3~6个月检查接线端子和补偿导线的连接状态，氧化松动及时处理。
对于高温长期运行的K型热电偶，建议建立周期性更换制度（如每6~12个月更换或送检）。
防爆场所热电偶需定期检查隔爆外壳和密封件完整性。
采购建议：
根据被测介质温度范围选择合适分度号——1300℃以下选K型，1600℃以下选S型/B型贵金属热电偶。
腐蚀性环境选择带防腐蚀保护套管的型号。
易燃易爆场所必须选用经防爆认证的隔爆型热电偶。
采购时确认热电偶符合GB/T 30429-2013工业热电偶标准，并可索取第三方检测报告-12。
