一文读懂电子束光刻技术与MEMS制造
MEMS发展的前世今生
你是否想过，那些藏在手机、汽车中的微型传感器如何运作？答案就在MEMS（微机电系统）——这个融合机械与电子技术的微小装置，尺寸不足1毫米。1959年，物理学家费曼在演讲“底部还有很大空间”中，首次点燃微机械的火花。1987年，加州大学伯克利分校的科学家借鉴集成电路工艺，造出直径仅100μm的硅微静电微电机，细如发丝，从此开启MEMS时代。如今，MEMS技术飞速演进，产品遍布尖端领域，重塑我们的生活。

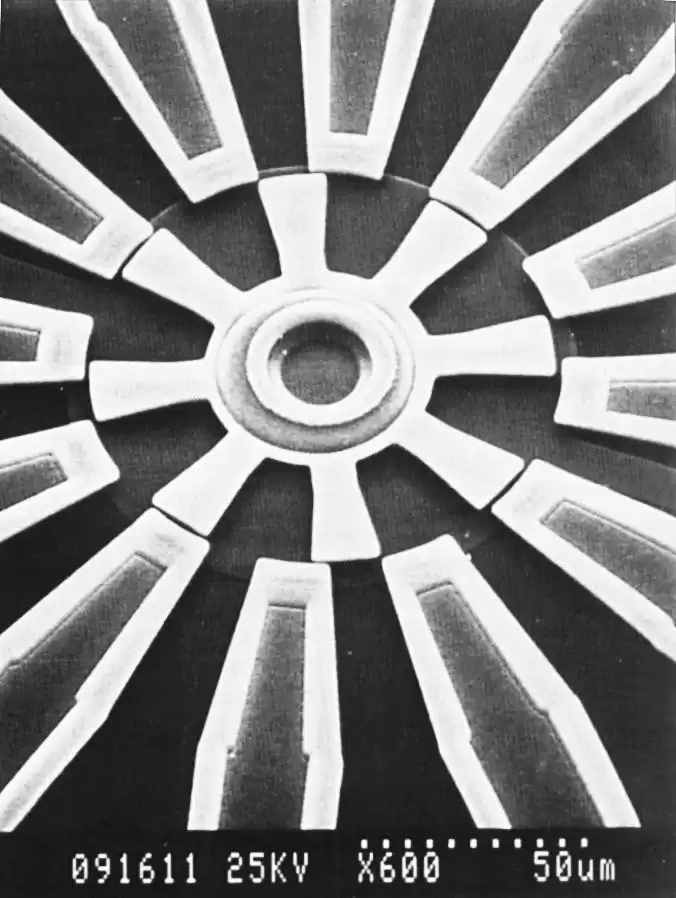

硅微静电微电机
MEMS与我们的生活息息相关
从国防航天到汽车工业，MEMS技术无处不在。微型加速度计保障行车安全，数字微镜驱动高清投影，微型喷头提升打印效率——这些创新正悄然改变世界。例如，指叉式加速度计利用微加工技术制造，作为平板电容器，它能通过电容变化精准测量加速度，广泛应用于汽车电子。
指叉式加速度计

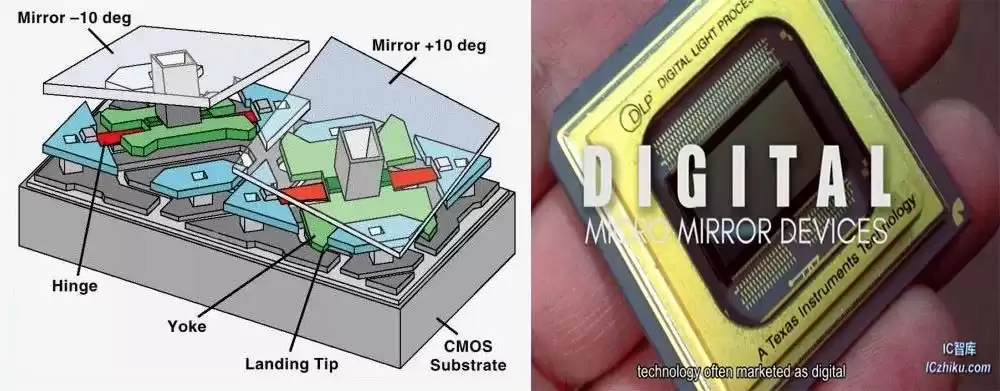

数字微镜装置（DMD）由德州仪器开发，每个微镜仅16×16微米，在数字信号控制下可进行±10度翻转，实现光线精准投射，这就是“数字光线处理技术”的核心。
数字微镜
MEMS装置的制造
如此微小的装置如何诞生？MEMS制造借鉴了光刻、刻蚀等集成电路工艺。光刻是核心难点——它通过光束在光刻胶上“雕刻”图案，光束照射后，光刻胶化学性质改变，经显影液处理形成所需图形。
曝 光
正胶显影
负胶显影
光刻技术多样：X射线光刻精度达50nm，深紫外光刻约100nm，而电子束光刻凭借更小波长，精度突破10nm！它分辨率高、成本较低，成为下一代光刻技术焦点。麻省理工学院曾用电子束曝光加工出2.2nm线宽，展现其纳米级潜力。

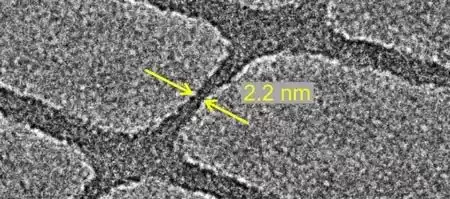

电子束曝光2.2nm线宽
光刻分辨率对比
电子束光刻的原理
电子束光刻利用高速电子轰击光刻胶，改变其化学性质。电子产生方式包括热发射和场发射：热发射靠加热逸出电子，场发射借助强电场剥离电子。直写式曝光无需掩模版，直接控制电子束斑在光刻胶上绘制图案，灵活高效，适合小批量生产。
电子束光刻的分类
按曝光方式，电子束光刻分为投影式与直写式。投影式类似照相：电子束透过掩模图形，投影至光刻胶上；直写式则像手绘画作，通过磁场操控电子束直接“书写”图案，省去掩模成本，适应性更强。
投影式电子束曝光
直写式电子束曝光
电子束光刻的基石：光刻胶
光刻胶是电子束光刻的核心材料，目前国内仍依赖进口。根据MEMS需求，常用光刻胶包括PMMA、ZEP520A和HSQ等。PMMA胶分辨率高、成本低，且在高剂量曝光下可转为负胶，成为直写式工艺的理想选择。

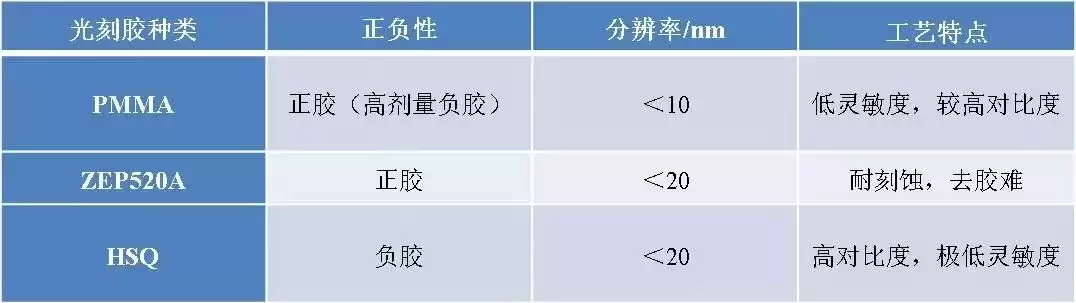

常用电子束光刻胶基本特性
基于PMMA的电子束光刻工艺流程
电子束光刻流程精密复杂：从基片预处理、涂胶、前烘，到曝光、显影、金属沉积及去胶，每一步都关乎成败。整体工艺如下图所示，宛如纳米级的艺术创作。

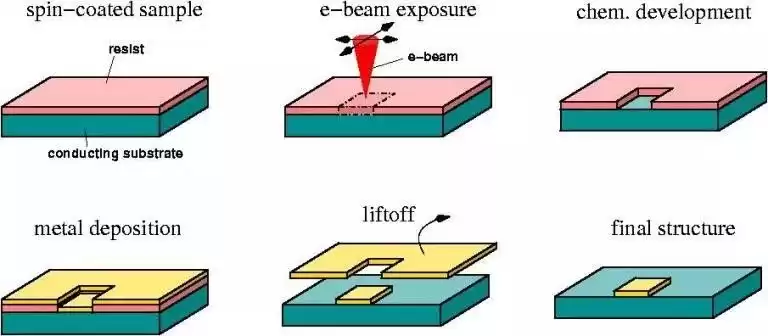

PMMA电子束光刻流程
(1) 基片表面预处理：清洗硅片，确保表面平整，为涂胶奠定基础。
(2) 旋涂光刻胶：通过高速旋转，让PMMA胶均匀覆盖硅片，形成微米级薄膜。
光刻胶旋涂示意
(3) 前烘：烘烤去除溶剂，增强胶膜附着力——过度或不足都会导致缺陷。
光刻胶烘烤
(4) 曝光：电子束直写图案，剂量把控是关键。剂量不足则图形残缺，过量则PMMA转为负胶。例如，通过调整参数，可光刻出精细的笛卡尔心脏线。
(a)曝光不足 (b)正常曝光

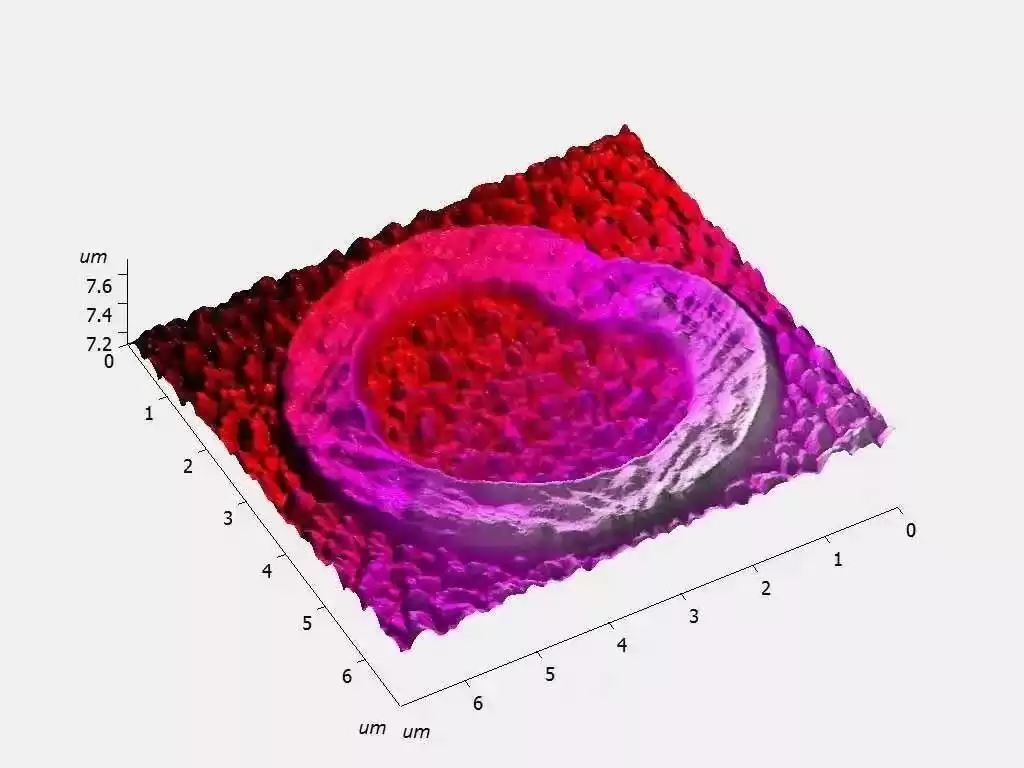

电子束光刻笛卡尔心脏线
(5) 显影：溶解曝光区域（正胶）或未曝光区域（负胶），时间与温度控制至关重要。
(6) 坚膜：烘烤强化胶膜，防止倒塌——这一步决定图案稳定性。
胶模倒塌
(7) 金属沉积及去胶：通过磁控溅射或蒸发镀膜填充材料，再用丙酮去除光刻胶，最终得到金属MEMS器件，如同纳米注塑。

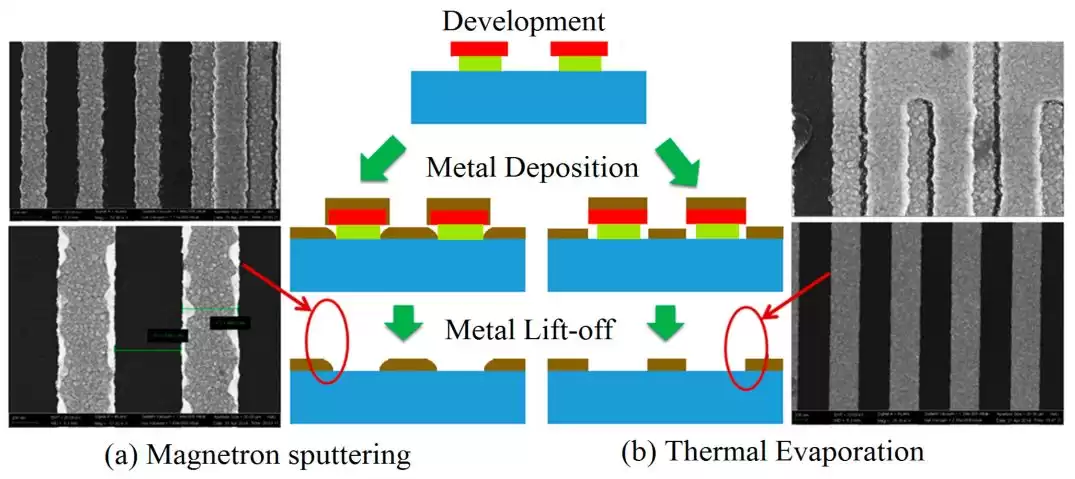

金属沉积及去胶的过程
总 结
电子束光刻以最高分辨率引领光刻技术，直写式方法免去掩模版束缚，加工灵活高效，正成为MEMS制造的新支柱。随着产业需求攀升，它必将推动纳米技术迈向新高峰。想探索更多尖端制造奥秘？关注我们，一起解锁未来科技！
来源：中国科学院北京分院
