EUV光刻机：一机定乾坤，谁掌握它，谁就掌控芯片未来？

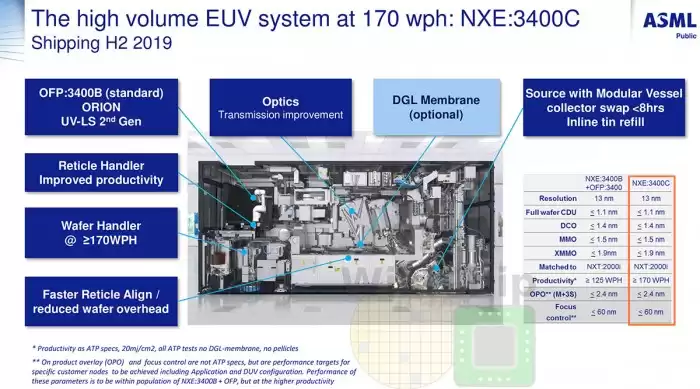

ASML旗舰机型NEX:3400C EUV光刻机，效率飙升的芯片制造利器
互动开场：你是否好奇，为什么EUV光刻机成为科技界的“圣杯”？

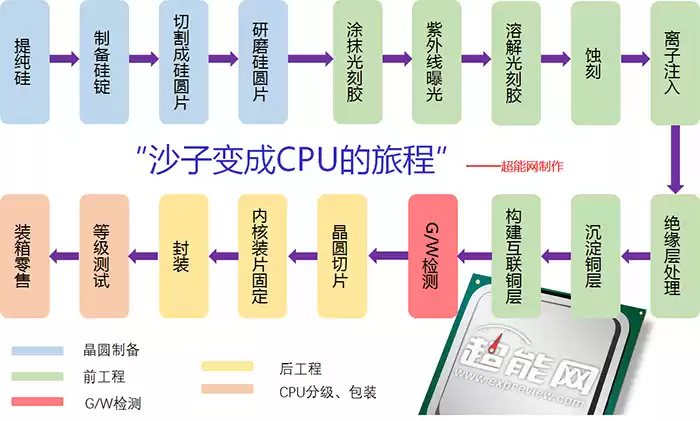

在芯片从沙子到成品的奇幻旅程中，光刻机是核心引擎——它用紫外光在晶圆上雕刻纳米级电路，直接定义芯片的制程工艺。

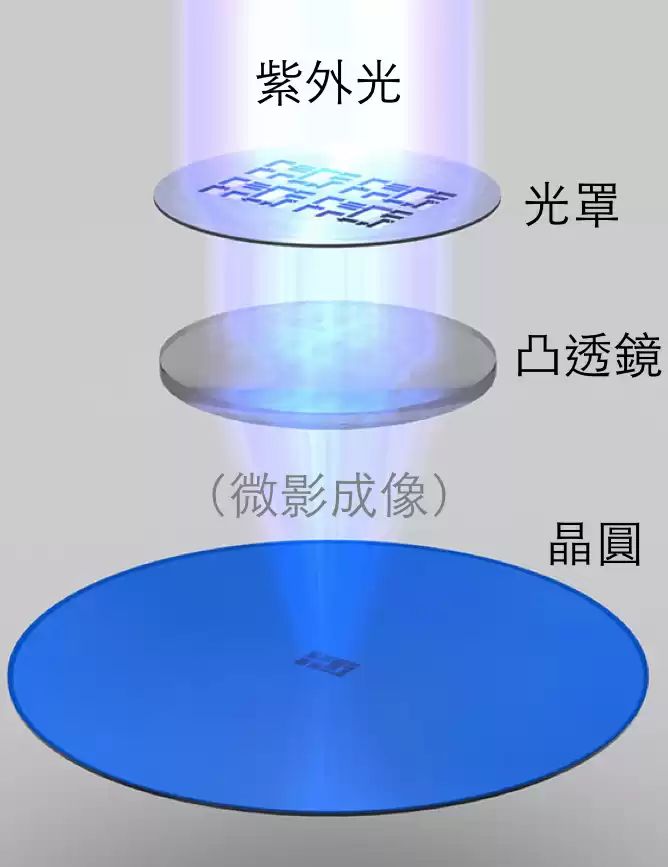

光刻原理如同冲洗照片：掩膜版是底片，光刻机是冲洗台，将电路图案复制到光刻胶上，再通过刻蚀“画”在晶圆上。
实际过程更精密。以ASML沉浸式光刻机为例：激光器发光，经过矫正、能量控制等系统，照射到光掩膜上，再通过物镜投射到涂有光刻胶的晶圆，紫外光蚀刻出电路。
光源波长是制程的关键。半导体节点从微米到纳米，光源波长不断缩短：从近紫外（NUV）到深紫外（DUV），如今DUV光刻机使用193nm波长，支撑45nm到7nm工艺。但7nm已是DUV极限，极紫外（EUV）光刻技术应运而生，波长仅13.5nm，开启芯片新纪元。
EUV光刻机绝非简单换源，它是一场颠覆性的技术革命。
为什么全球追逐EUV光刻？
193nm DUV光刻已服役近二十年。虽然157nm波长曾有望接班，但成本更低的浸入式193nm技术胜出。如今，EUV成为破局者。
光刻机分辨率公式：分辨率 = k1 λ / NA。λ是波长，NA是物镜数值孔径。波长越短、NA越大，分辨率越高，制程越先进。
浸入式光刻通过水折射将193nm光等效为134nm，再结合高NA镜片、多光照、FinFET等技术，硬是将DUV推到7nm/10nm节点。但这是极限。
提升NA不易。当前EUV镜片NA为0.33，ASML与蔡司合作研发NA 0.5镜片，但高NA EUV光刻机仍需数年。转向13.5nm EUV光源是当下最佳路径。
上世纪90年代，寻找193nm替代技术时，选项多样：157nm、电子束、离子束、X射线和EUV。最终，EUV脱颖而出。由Intel和美国能源部牵头，联合摩托罗拉、AMD、国家实验室等成立EUV LLC，ASML参与其中。1997-2003年，EUV LLC验证可行性后解散。

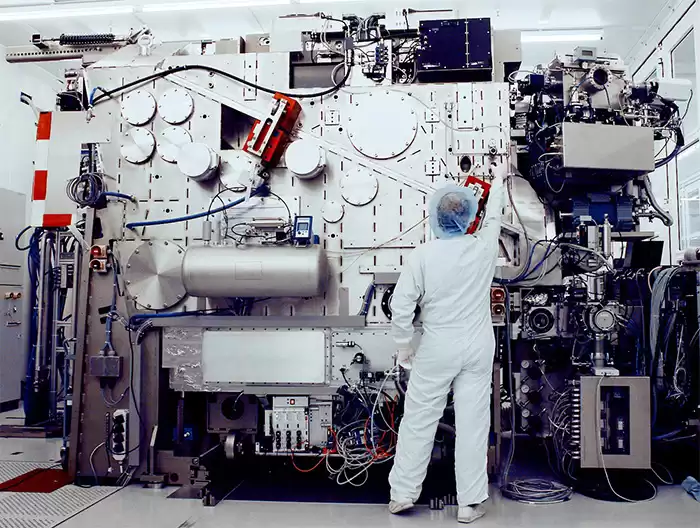

2006年全球首台EUV光刻机原型，技术突破的里程碑
ASML在2006年推出原型，2010年样机NXE3100，2015年量产样机，期间获得Intel、三星、台积电等巨头持续输血。

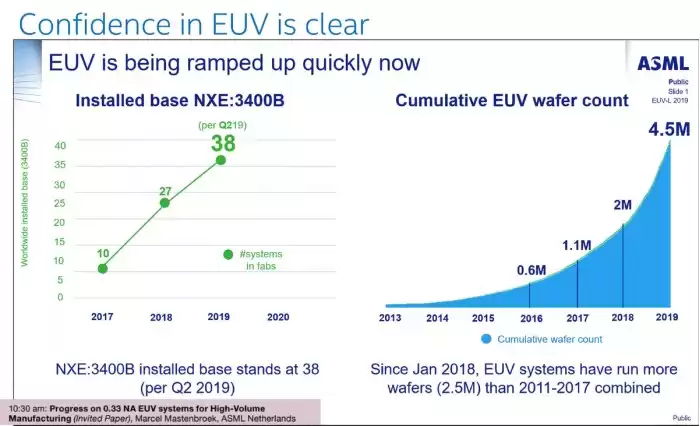

ASML独占EUV市场，订单爆满。截至2019年Q2，NEX:3400B装机38台，下半年推高效NEX:3400C。2019年交付26台EUV光刻机，收入27.89亿欧元，占全年31%。
NEX:3400C产能从125片/时提至170片/时，销量激增（图片来源：wikichip）
EUV光刻机单价约1.2亿美元，但半导体厂商竞相投入。因为7nm及以上工艺必需EUV：相比初代7nm，7nm EUV工艺密度提升1.2倍，同功耗性能增10%，或同性能功耗降15%。
三星和台积电已用7nm EUV量产芯片，AMD Zen 3处理器即采用此工艺。Intel计划7nm节点引入EUV。中芯国际订购EUV光刻机，交货未定。
责编：张阳 | 想深入探讨EUV技术？关注我们，在评论区分享你的见解，一起探索芯片未来！
相关问答
DUV与EUV技术有何本质区别？
DUV（深紫外光刻）波长193nm，覆盖45nm至7nm工艺；EUV（极紫外光刻）波长13.5nm，专攻7nm以下节点，精度飞跃。
EUV光刻机的技术难点何在？
EUV光刻机难点包括：光源设计需高性能激光，光学系统复杂，镜片和光刻胶需全新材料，制造环境要求极致洁净。
国产EUV光刻机还有哪些关键技术待攻克？
国产EUV光刻机在光源、光学镜片、精密控制等领域仍有差距，技术积累和产业链协同是关键。
EUV极紫外光刻技术何时正式商用？
EUV技术于2018年开始商用，台积电等率先采用，现已成7nm及以下工艺标配。
大家好，荷兰的光刻机含有美国多少技术？
EUV技术源于美国主导的EUV LLC联盟，ASML参与研发，核心知识产权和部件依赖全球供应链，美国技术占重要比重。
没有EUV光刻机怎么做5nm芯片？
使用DUV光刻机结合多重曝光技术可生产5nm芯片，但工艺复杂、成本高，EUV是更优解。
