8726系列芯片检测全攻略：从电源管理到物联网应用的场景化实操指南

一、导读：看懂8726芯片家族图谱

“8726芯片”并非单一型号，而是一个覆盖多领域、多品类的芯片编号组合。你在维修或质检中遇到的8726芯片，很可能属于以下几种主流类型之一：

不同品类的芯片，检测逻辑和工具差异极大。在动手检测之前，第一步必须是确认芯片的具体型号和所属品类。 下文将分门别类给出适配各自行业的检测方法，请根据你手中的芯片型号对号入座。

二、前置准备

2.1 8726系列芯片检测核心工具介绍

基础工具（新手必备）：

• 数字万用表：首选带有二极管档和蜂鸣档的自动量程万用表（如Fluke 17B+、优利德UT61E），用于测量各引脚对地压降、通断和电阻值。这是检测8726系列芯片最基础、最常用的工具。

• 防静电工作台：8726系列芯片多采用QFN、BGA等微小封装，对静电极其敏感。务必配备防静电手环和防静电垫。

• 放大镜/体视显微镜：8726系列芯片的QFN封装底部散热焊盘极易出现虚焊或开裂，肉眼难以识别，10倍以上放大镜或体视显微镜是必备工具-。

专业工具（行业场景适配）：

• 直流稳压电源：用于给8726系列芯片单独供电测试，尤其是U8726AHE这类电源芯片，需要可控的输入电压来验证启动和保护功能。

• 示波器（100MHz以上） ：检测LV8726TA步进电机驱动芯片时必备，用于观测STEP脉冲输入和电机绕组输出波形的质量与时序关系-。检测RTL8726E的Wi-Fi信号和音频DSP输出时也离不开示波器。

• 热成像仪/红外测温仪：检测U8726AHE氮化镓电源芯片时，可用热成像仪监测芯片工作温度，判断是否存在过热导致的性能下降-。

• 芯片编程器/调试器：针对AML8726系列SoC，需要通过UART串口（GND、TX、RX、VCC 3.3V）连接夹具，配合uboot等测试软件进行底层诊断-。

• USB转TTL模块：检测RTL8726E的蓝牙/Wi-Fi通信功能时，通过UART口抓取日志输出是定位问题的重要手段。

2.2 8726系列芯片检测安全注意事项（重中之重）

⚠️ 断电操作+电容放电：检测前必须断开所有主电源和控制电源-。U8726AHE等电源芯片的输入侧有大容量电解电容，断电后用电阻或放电工具对电容充分放电，否则残留高压可能损坏万用表甚至导致触电。

⚠️ 防静电规范：8726系列芯片（尤其是RTL8726E和AML8726-MX这类SoC）内部集成了精密的CMOS电路，静电击穿阈值极低。检测前必须佩戴防静电手环，工作台铺设防静电垫。环境湿度建议保持在40%~60%。

⚠️ 引脚识别与防短路：QFN封装的芯片引脚间距极小，表笔操作时要格外小心，避免相邻引脚短路。建议使用特细表笔或测试夹。

⚠️ 断电检测优先：对于U8726AHE和LV8726TA等涉及高压（20V~24V）的芯片，必须优先采用断电状态下的对地电阻测量法，确认无短路后再进行通电测试。

2.3 8726系列芯片基础认知

不同型号的8726芯片结构差异显著，检测前需先掌握以下核心信息：

• U8726AHE（氮化镓电源芯片） ：采用ESOP-7封装，7个引脚分别承担CS（电流采样/频率选择）、FB（反馈输入）、DEM（消磁/OVP检测）、VDD（供电）、SW（内置MOS漏极）、GND、DRAIN（高压GaN FET漏极）功能-3。最高工作频率两档可调（220kHz/130kHz），待机功耗低于30mW-5。核心检测参数：VDD供电电压、CS引脚对地阻值、DEM引脚分压电阻。

• LV8726TA（步进电机驱动芯片） ：采用QFN封装，集成了PWM恒流控制和微步进功能-6。具有VM（电机电源）和VCC（内部控制电源）两个电源引脚，以及GUx/GBx（MOSFET栅极驱动输出）、STEP（步进脉冲输入）、DIR（方向控制）、OE（输出使能）、EMO（故障检测输出）等关键引脚-6-。检测核心：STEP/DIR逻辑电平、各相绕组驱动波形、EMO故障标志位。

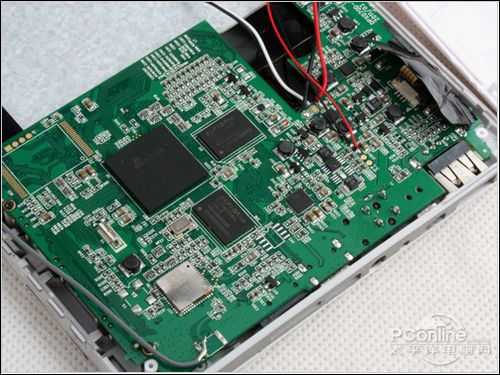

• AML8726-MX（多媒体SoC） ：采用双核ARM Cortex-A9架构，主频最高1.5GHz，集成Mali-400 GPU和1080P硬解码引擎-11。典型应用为智能电视盒和平板电脑。检测核心：各路供电电压（核心电压、DDR 1.8V、IO 3.3V）、时钟信号、DDR地址/数据线的信号完整性-。

• RTL8726E（物联网无线SoC） ：三核异构处理器，集成Arm Cortex-M应用核、RISC-V协处理器和Hi-Fi 4 DSP音频单元，支持Wi-Fi 6和蓝牙双模-1-2。工作电压2.97V~3.63V，QFN68封装。检测核心：供电电压、晶振起振状态、UART日志输出、Wi-Fi/蓝牙功能验证。

三、核心检测方法

3.1 8726系列芯片基础检测法（断电初筛）

适合所有8726系列芯片的通用初筛步骤，无需复杂仪器，通电前务必执行：

第一步：外观目检

用放大镜仔细观察芯片表面和周围PCB：是否有烧焦痕迹、鼓包、裂纹、引脚氧化或焊点虚焊-。对于QFN封装的芯片（如RTL8726E、LV8726TA），尤其注意底部散热焊盘是否出现开裂——这是QFN封装最常见但最难发现的失效形式。

第二步：对地电阻快速筛查（U8726AHE/LV8726TA重点）

将万用表置于电阻档（2kΩ量程）：

• 红表笔接GND，黑表笔依次测量VDD/VCC/VIN等供电引脚对地电阻。如果读数接近0Ω（短路）或开路（∞），说明芯片供电端存在严重故障-。

• 对于U8726AHE，重点测量VDD引脚对地阻值（正常应在数kΩ以上），以及DRAIN引脚对地阻值（应有明显的高阻值）。

• 对于LV8726TA，分别测量VM（电机电源）和VCC（控制电源）对地阻值，若低于50Ω则高度怀疑内部短路-。

第三步：供电电压确认（通电前）

在给电路板通电之前，用万用表确认输入电源的电压是否符合芯片规格：

• RTL8726E需要2.97V~3.63V的稳定供电-1。

• U8726AHE的VDD典型工作电压需通过数据手册确认。

• LV8726TA的VM通常为24V，VCC为5V或3.3V-6。

维修实战技巧：如果在上述步骤中发现某引脚对地阻值异常，不要急于断定芯片损坏。先断开该引脚的PCB走线（割断或拆除外围元件），再分别测量芯片引脚和外围电路，以此区分是芯片内部短路还是外围电容/电阻短路引起的故障。

3.2 万用表检测8726系列芯片方法（新手重点掌握）

3.2.1 引脚对地压降对比法

这是判断集成电路好坏最经典、最有效的方法-。核心逻辑：同型号的好芯片与可疑芯片在相同测量条件下，各引脚对地的二极管压降值应基本一致；差异明显则芯片损坏。

操作步骤：

① 万用表拨至二极管档（屏幕显示二极管符号）。
② 红表笔接芯片的GND引脚（参考地）。
③ 黑表笔依次接触其他各引脚，记录每个引脚的读数（单位：mV）。
④ 更换红黑表笔：黑表笔接GND，红表笔依次测量各引脚，记录第二组读数。
⑤ 将两组数据与正常芯片的测量值进行对比。

判断标准：对于同一引脚，如果可疑芯片的读数与正常芯片偏差超过±30%，或出现短路（读数接近0）开路（显示OL且无蜂鸣），则该芯片很可能损坏-。

U8726AHE检测提示：重点对比CS、FB、DEM三个控制引脚的压降值。CS引脚连接了频率设定电阻，正常情况下读数应在特定范围；DEM引脚内部连接了分压电阻网络，读数应稳定。

LV8726TA检测提示：重点对比VM、VCC两个电源引脚和GUx/GBx驱动输出引脚的压降。驱动输出引脚对地读数异常（接近0或无穷大）往往意味着内部MOSFET驱动级击穿。

3.2.2 供电电压在线测量法

在电路板通电状态下，用万用表直流电压档测量各关键引脚的电压，与数据手册给出的典型值对比。

操作步骤：

① 确认电路板安全上电，无短路风险。
② 万用表黑表笔接系统地（GND），红表笔依次测量各供电引脚。
③ 对于RTL8726E，重点测量VDD（2.97V~3.63V）、各IO供电引脚-。
④ 对于AML8726-MX，重点测量核心电压（约1.2V）、DDR供电（1.8V）、IO电压（3.3V）。如果核心电压偏离超过±5%，优先检查外围的DC-DC或LDO稳压电路。

注意：电压测量法属于在线检测，需要注意区分“芯片内部损坏导致电压异常”和“外围电路故障导致电压异常”两种情况。建议配合离线电阻测量法交叉验证。

3.2.3 蜂鸣档通断检测

万用表拨至蜂鸣档，测量相邻引脚之间是否短路，以及供电引脚与GND之间是否短路-。对于8726系列芯片，尤其要注意：

• 相邻的电源引脚与GND引脚之间不应导通。

• LV8726TA的STEP和DIR等输入引脚之间不应短路。

• U8726AHE的DRAIN引脚与GND之间应有明显阻值，不应直接导通。

3.3 行业专业仪器检测法（进阶精准检测）

3.3.1 电源芯片U8726AHE专业检测

所需仪器：直流稳压电源、电子负载、示波器。

检测流程：

① 离线上电测试：将U8726AHE单独搭建最小系统电路（按照数据手册参考设计），用稳压电源提供输入电压（如20V），测量VDD引脚电压是否稳定建立（典型值参考数据手册）。

② 频率验证：通过示波器观测SW引脚的开关波形，验证工作频率是否符合设定的档位（130kHz或220kHz）-3。频率偏差过大说明CS引脚的频率设定电阻异常或芯片内部振荡器故障。

③ 保护功能验证：逐步增加输出负载，观察芯片是否在过载时触发保护（OLP）；短路输出端，观察是否触发短路保护（SCP）并自动恢复-3。

④ 待机功耗验证：在空载条件下，测量输入功率是否低于30mW。待机功耗异常升高往往意味着芯片内部存在漏电-5。

3.3.2 步进电机驱动芯片LV8726TA专业检测

所需仪器：信号发生器（或MCU开发板提供STEP脉冲）、示波器、直流稳压电源。

检测流程：

① 静态电阻测试：断电状态下测量VM对GND、VCC对GND的正反向电阻，应无短路。

② 上电状态验证：给VM（24V）和VCC（5V）供电，测量VREG1和VREG2内部稳压器输出是否正常（VREG1约10V，VREG2为VM-10V）-6。

③ 信号输入验证：用信号发生器或MCU给STEP引脚输入方波脉冲（频率1kHz~10kHz），用示波器观测STEP引脚波形质量——上升/下降沿应陡峭，无明显振铃。

④ 输出波形验证：在连接步进电机的状态下，用示波器测量电机绕组两端的波形（A+与A-之间）。正常工作时应有PWM调制波形，且两相波形相位差90°。若无输出，检查OE引脚是否为高电平（高电平会关闭输出）-6。

⑤ 故障标志位检测：测量EMO引脚电平。EMO为低电平时表示检测到故障（过流或欠压），可用于快速定位问题-。

3.3.3 多媒体SoC AML8726-MX专业检测

所需仪器：USB转TTL模块、示波器、直流稳压电源。

检测流程：

① 供电逐级验证：按上电时序依次测量各路供电（核心电压→DDR 1.8V→IO 3.3V），任何一路缺失都会导致SoC无法启动。

② 时钟信号验证：用示波器测量晶振引脚（通常为24MHz），应有稳定的正弦波。若无时钟信号，检查晶振及负载电容。

③ UART日志抓取：通过夹具连接GND、TX、RX、VCC 3.3V引脚，用串口调试工具（如SecureCRT、PuTTY）抓取uboot启动日志-。日志卡死在DDR初始化阶段，通常说明DDR地址/数据线存在问题-；卡死在NAND/eMMC检测阶段，则说明存储部分故障。

④ DDR信号完整性检查：这是AML8726系列最常见的故障点——DDR地址线或数据线存在长度不匹配或虚焊，导致系统无法启动-。需要用示波器测量DDR时钟线和数据线的信号质量，眼图应清晰。

3.3.4 物联网无线SoC RTL8726E专业检测

所需仪器：USB转TTL模块、频谱分析仪（可选）、无线测试工具。

检测流程：

① 基础供电验证：测量VDD引脚电压是否在2.97V~3.63V范围内。电压偏低或波动大会导致无线性能下降甚至无法工作-1。

② 晶振验证：用示波器测量晶振引脚（通常40MHz），确认起振且频率准确。

③ UART日志抓取：通过UART接口抓取芯片启动日志，观察是否有错误信息输出。日志中若出现“Wi-Fi init failed”或“BLE stack error”，则指向对应模块故障。

④ Wi-Fi功能验证：使用Realtek官方Diagnostic Program诊断工具，检测MAC地址读取、信号强度（RSSI）、连接成功率等核心指标-。在Wi-Fi法规测试中，还需验证EDCCA模式下的干扰检测能力-。

⑤ 音频DSP功能验证：输入测试音频信号，用示波器测量I2S接口的数据输出波形，确认Hi-Fi DSP的音频处理链路是否正常-1。

四、补充模块

4.1 不同类型8726芯片的检测重点

4.2 8726系列芯片检测常见误区

误区1：盲目上电测试。 很多维修人员拿到故障板直接通电测量电压，殊不知芯片内部已短路。正确的顺序是：先断电测对地电阻，确认无短路后再通电。

误区2：忽略外围电路。 8726系列芯片供电引脚外围通常有滤波电容和电阻网络。测到某引脚对地阻值异常时，应先断开该引脚与外围电路的连接，再单独测量芯片引脚，避免误判。

误区3：混淆不同型号的检测标准。 把U8726AHE的检测方法套用在LV8726TA上，或者把数字SoC的检测逻辑套用在模拟电源芯片上，都会导致诊断方向完全错误。检测前务必确认芯片具体型号并查阅对应数据手册。

误区4：忽略QFN封装的虚焊问题。 QFN封装的底部散热焊盘容易出现虚焊或开裂，外观检查难以发现。怀疑芯片故障但电阻/电压测量基本正常时，应考虑重新焊接（加焊或重植）后再测试。

误区5：万用表量程选择错误。 测量U8726AHE的DRAIN引脚时使用电阻档但量程过小（如200Ω），可能因芯片内部存在较大电容而读数跳变，误判为短路。建议使用2kΩ以上量程。

4.3 行业典型案例

案例一：U8726AHE电源芯片输出电压不稳（快充适配器维修）

故障现象：某45W PD快充适配器输出波动剧烈，带负载时电压跌落。

检测过程：
① 首先进行断电对地电阻测量，VDD引脚对地阻值约3.5kΩ，DRAIN引脚对地阻值约1.2MΩ，均无明显短路。
② 通电后用示波器观测SW引脚波形，发现开关频率在130kHz和220kHz之间跳变，不稳定。
③ 检查CS引脚外围的频率设定电阻RSEL，发现电阻虚焊。重新焊接后，频率锁定在220kHz，输出电压稳定。
④ 进一步用热成像仪监测芯片温度，满载15分钟后温度约85℃，在允许范围内。

案例二：AML8726-MX电视盒无法开机（智能电视盒维修）

故障现象：天猫魔盒TMB100A通电后指示灯亮，但无视频输出-11。

检测过程：
① 先用万用表测量各路供电：核心电压1.2V正常，DDR 1.8V正常，IO 3.3V正常。
② 通过夹具连接UART接口，用串口工具抓取启动日志。日志卡在“DDR init failed”处停止。
③ 进一步检查DDR部分：用示波器测量DDR时钟线，发现波形畸变严重，存在明显过冲和振铃。
④ 检查DDR地址线与芯片之间的连接，发现DDR数据线中有两根存在虚焊。重新补焊后，系统正常启动。

五、结尾

5.1 8726系列芯片检测核心

根据芯片类型和故障现象，推荐以下分级检测策略：

高效排查核心逻辑：断电→测阻值→确认无短路→通电→测电压→看波形→交叉验证。绝大多数8726系列芯片的故障都可以通过这套流程锁定到具体的功能模块。

5.2 8726系列芯片检测价值延伸

日常维护建议：

• 定期检查使用8726系列芯片的设备通风散热情况，特别是U8726AHE所在的快充产品，过热会加速芯片老化。

• 在工业自动化设备中（LV8726TA驱动3D打印机/CNC），定期检查电机驱动器的散热风扇和散热片是否积尘。

• 对于智能音箱（RTL8726E），注意避免长时间处于高温、高湿环境，以防Wi-Fi模块性能下降。

采购与选型建议：

• 替换U8726AHE时，务必通过正规渠道采购原装芯片，市场上存在翻新片，引脚氧化会导致焊接不良。

• 替换LV8726TA时，注意区分封装版本（QFN），不同后缀的引脚定义可能有差异，务必核对数据手册。

• 替换AML8726系列SoC时，需注意芯片内部烧录的固件版本，不同批次的芯片可能需要匹配不同版本的uboot。

5.3 互动交流

你在实际维修或质检中，遇到过哪些与8726系列芯片相关的检测难题？欢迎分享交流：

• 维修快充适配器时，U8726AHE是否出现过“上电正常但带负载立即保护”的情况？最终排查结果是什么？

• 在3D打印机维修中，LV8726TA是否出现过电机抖动但无转动的故障？是如何排查到STEP信号问题的？

• 维修智能电视盒时，AML8726-MX的DDR信号虚焊问题你是如何快速定位的？

• 你在检测RTL8726E的Wi-Fi功能时，遇到过哪些诊断工具的坑？

欢迎在评论区留言分享你的检测经验，也欢迎关注本号获取更多电子元器件检测实操干货！

📌 关键词小结： 本文系统梳理了测量8726芯片好坏的核心方法，包括万用表检测8726芯片步骤、电源芯片U8726AHE检测技巧、步进电机驱动LV8726TA检测流程、SoC芯片检测方法等，适用于电子维修、企业质检和电子爱好者等不同场景的从业者。
